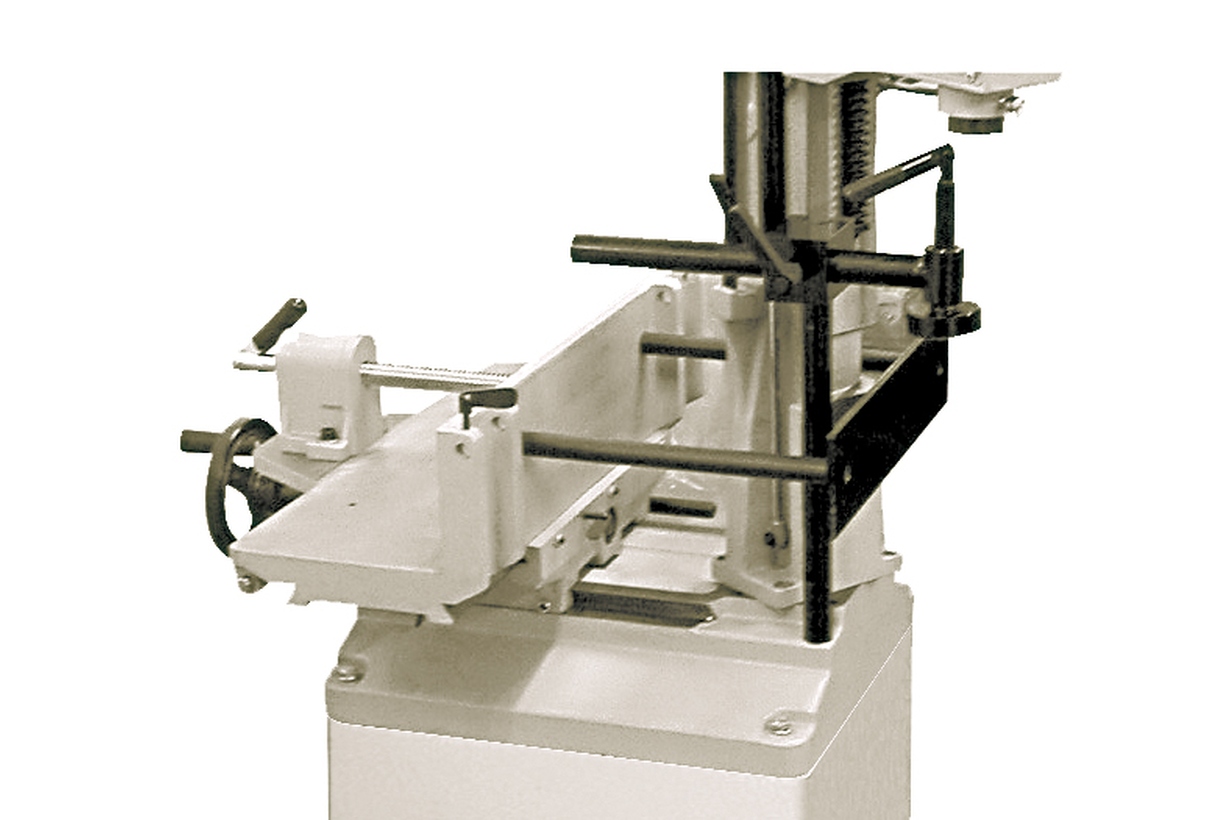

Профессиональный долбёжно-пазовальный станок Jet 719АS имеет общую базу с моделью 719А и в целом ей аналогичен, основное отличие – механизм наклона координатного стола. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Для установки требуемого угла предусмотрена транспортирная шкала.
Стол с подачей по двум осям оборудован винтовым прижимом, на нём обрабатывают заготовки высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку детали обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми заготовками.

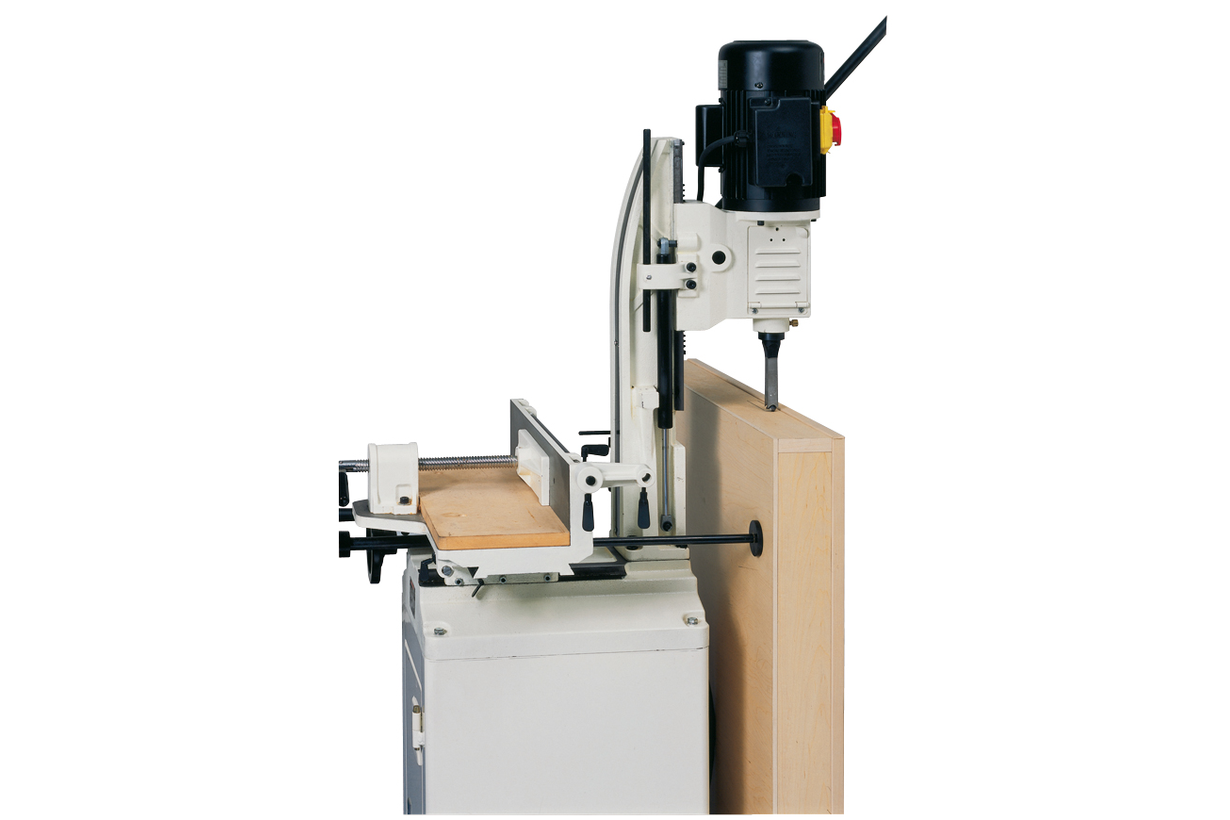

Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.
Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.
Станок комплектуются винтовым прижимом для надёжной фиксации деталей на рабочем столе и регулируемым торцевым упором для серийной работы с одинаковыми деталями.
| Напряжение, В | 230 |
| Потребляемая (выходная) мощность основного двигателя, кВт | 1,3 (0,75) |
| Частота вращения шпинделя на холостом ходу, об/мин | 1450 |
| Размеры рабочего стола (ДхШ), мм | 520 х 180 |
| Угол наклона стола | 0-35° |
| Максимальный диаметр зажима сверлильного патрона | 13 мм |
| Ход резца | 200 мм |
| Размеры упора заготовки (ДхВ) | 520 х 90 мм |
| Максимальное расстояние от упора до центра резца | 100 мм |
| Максимальный размер резца (твердые/ мягкие породы) | 19/ 25 мм |
| Максимальная высота заготовки от стола, мм | 195 |
| Ход стола по осям (продольный/ поперечный) | 400/ 100 мм |
| Длина, мм | 650 |
| Ширина, мм | 500 |
| Высота, мм | 1760 |
| Масса, кг | 125 |
| Длина в упаковке, см | 98 |
| Ширина в упаковке, см | 59 |
Профессиональный долбёжно-пазовальный станок Jet 719АS имеет общую базу с моделью 719А и в целом ей аналогичен, основное отличие – механизм наклона координатного стола. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Для установки требуемого угла предусмотрена транспортирная шкала.
Стол с подачей по двум осям оборудован винтовым прижимом, на нём обрабатывают заготовки высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку детали обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми заготовками.
Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.
Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.
Станок комплектуются винтовым прижимом для надёжной фиксации деталей на рабочем столе и регулируемым торцевым упором для серийной работы с одинаковыми деталями.
