Особенности:

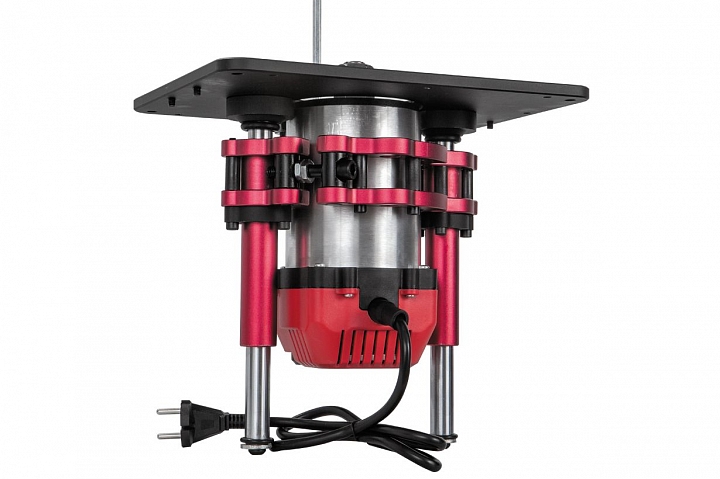

Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.

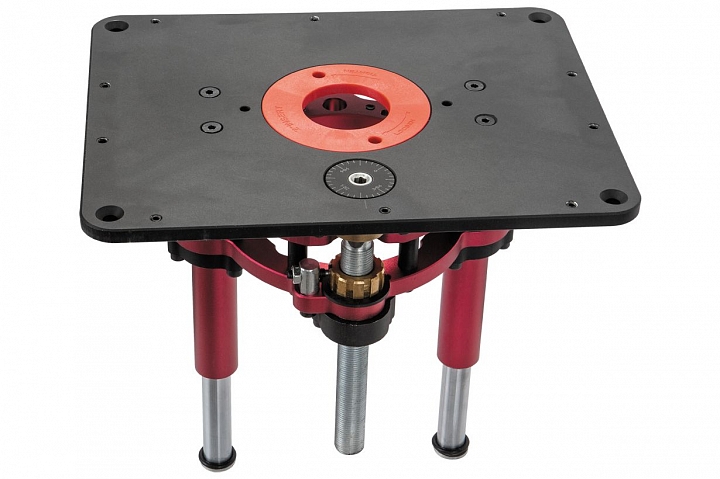

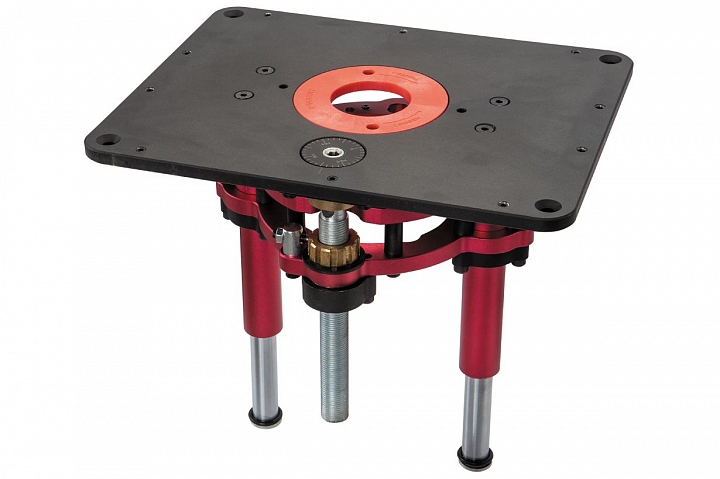

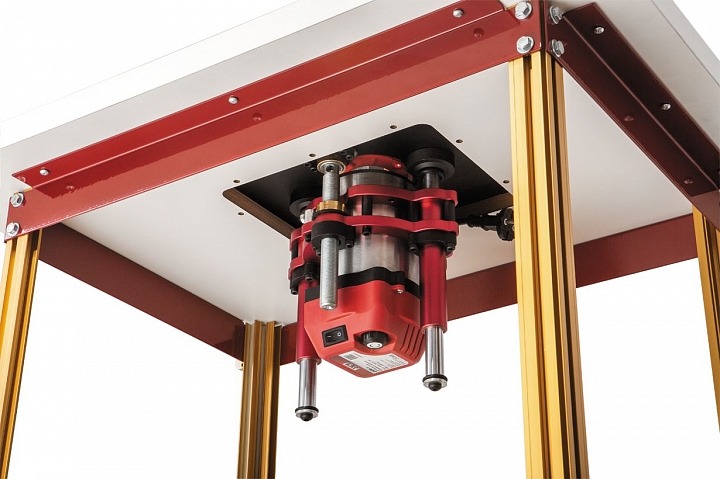

Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.

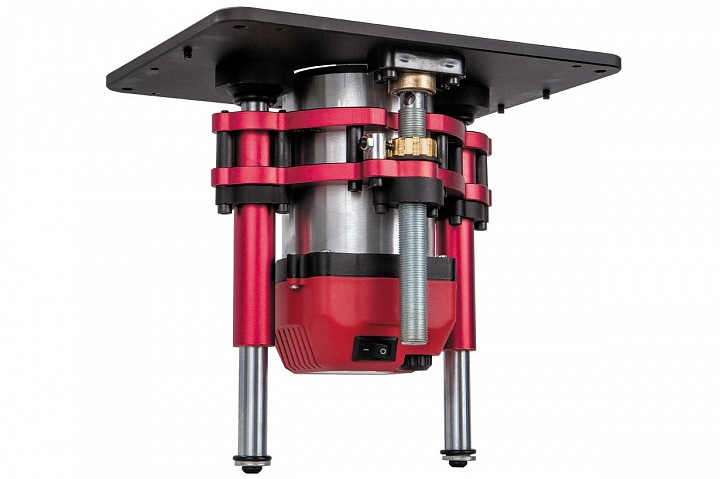

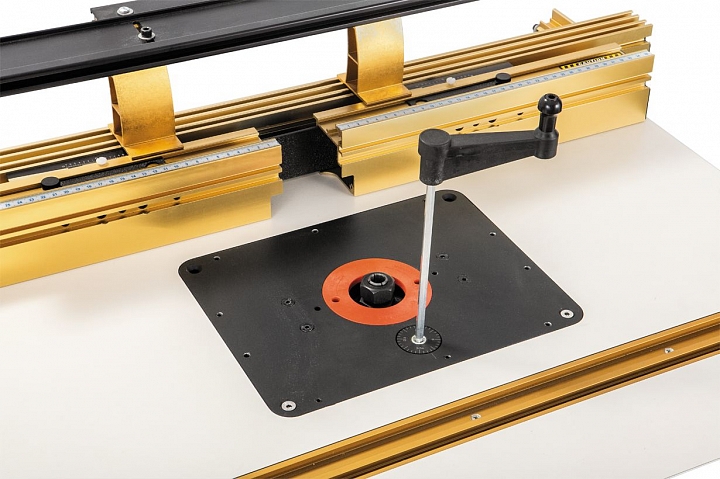

С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.

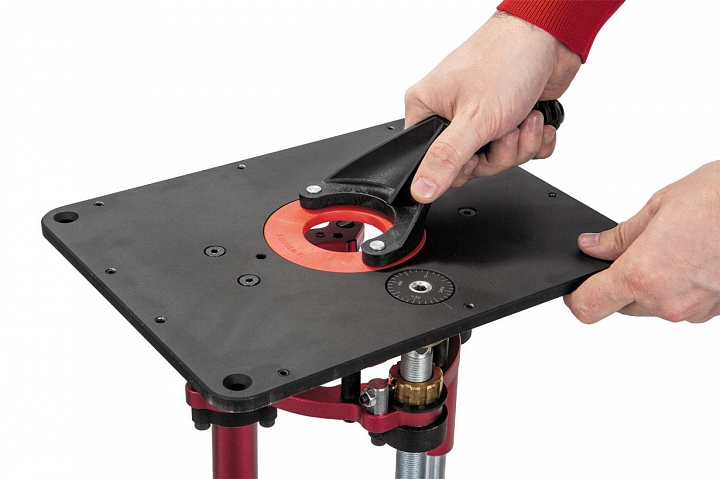

Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.
| Размеры монтажной пластины (ДхШхВ) | 298х235х10 мм |
| Диаметр зажима для фрезерного мотора | 98-107 мм |
| Ход шпинделя (подъем) | 80 мм |
| Диаметр отверстия стола под проставочное кольцо | 98,3 мм |
| Внешний (внутренний) диаметр проставочного кольца | 98,3 (50,8) мм |
| Длина, мм | 298 |
| Ширина, мм | 235 |
| Высота, мм | 270 |
| Масса, кг | 4,8 |
Особенности:
Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.
Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.
С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.
Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.
