Фрезерно-сверлильные станки

Особенности:

• станок имеет асинхронный двигатель;

• литая чугунная стойка и основание;

• реверс электродвигателя;

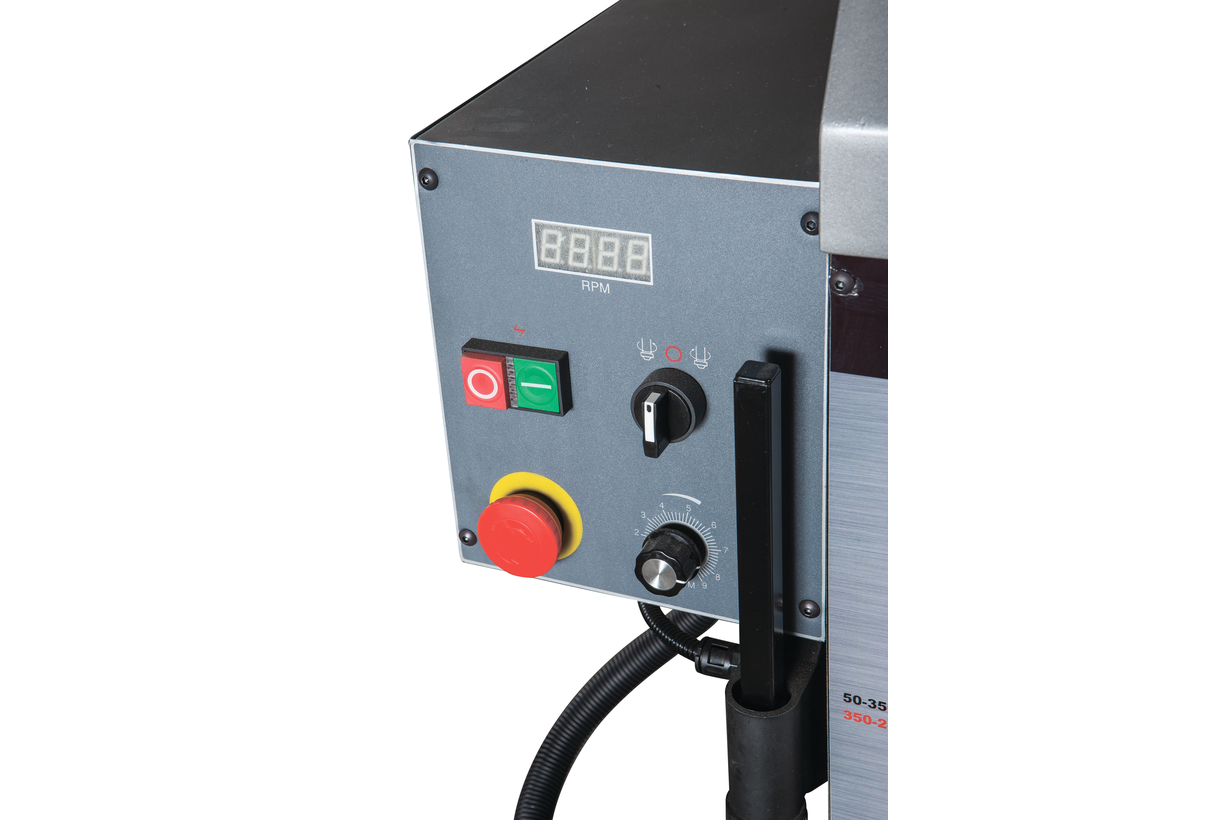

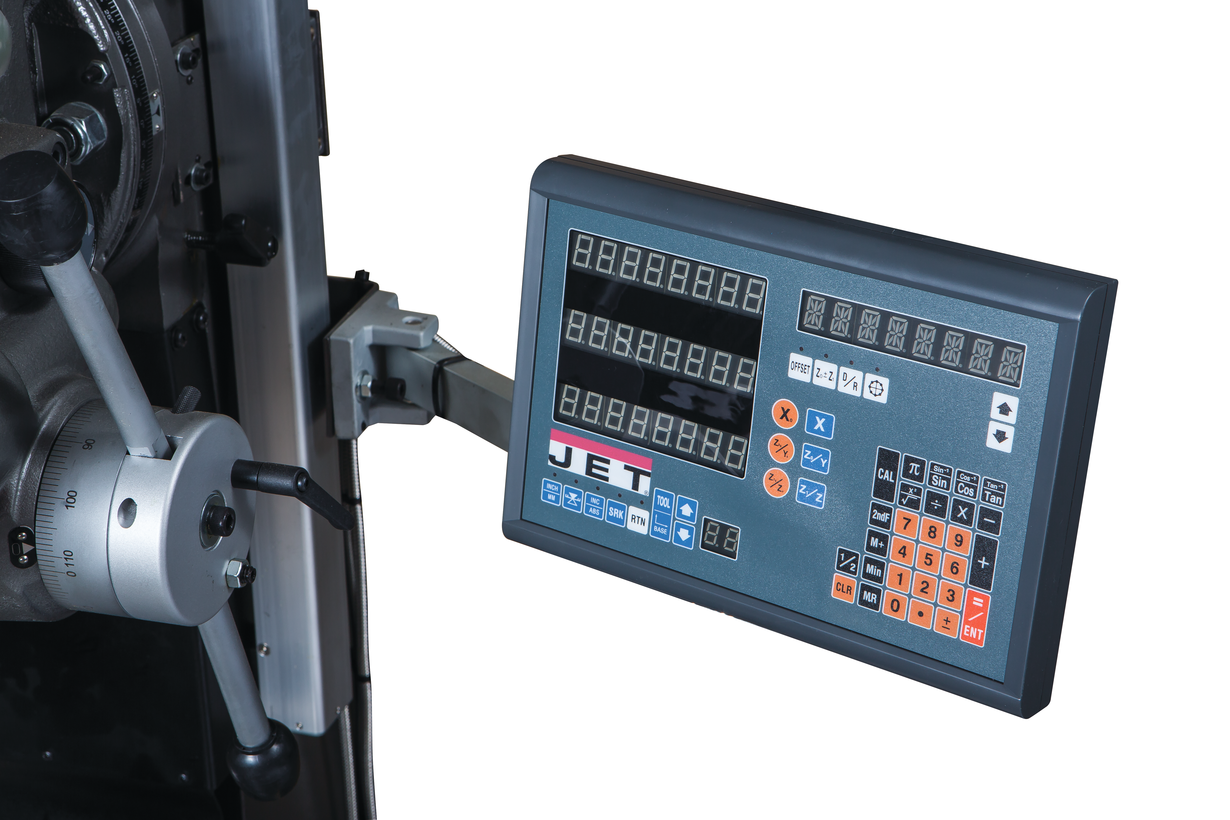

• система управления цифровой индикацией;

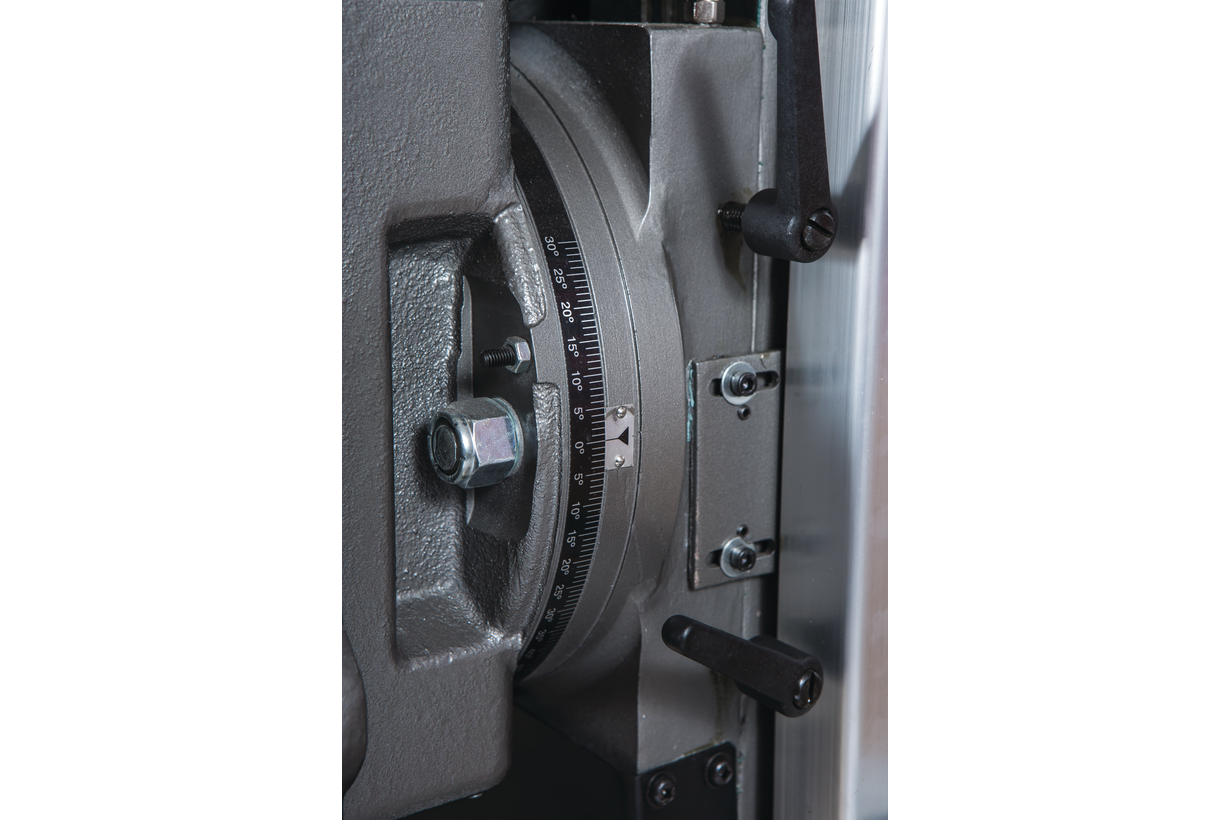

• механизм поворота головы станка в обе стороны, влево 90 ⁰, вправо 30 ⁰;

• автоматический режим подачи пиноли шпинделя;

• плавная регулировка частоты вращения шпинделя;

• цифровая индикация частоты вращения шпинделя;

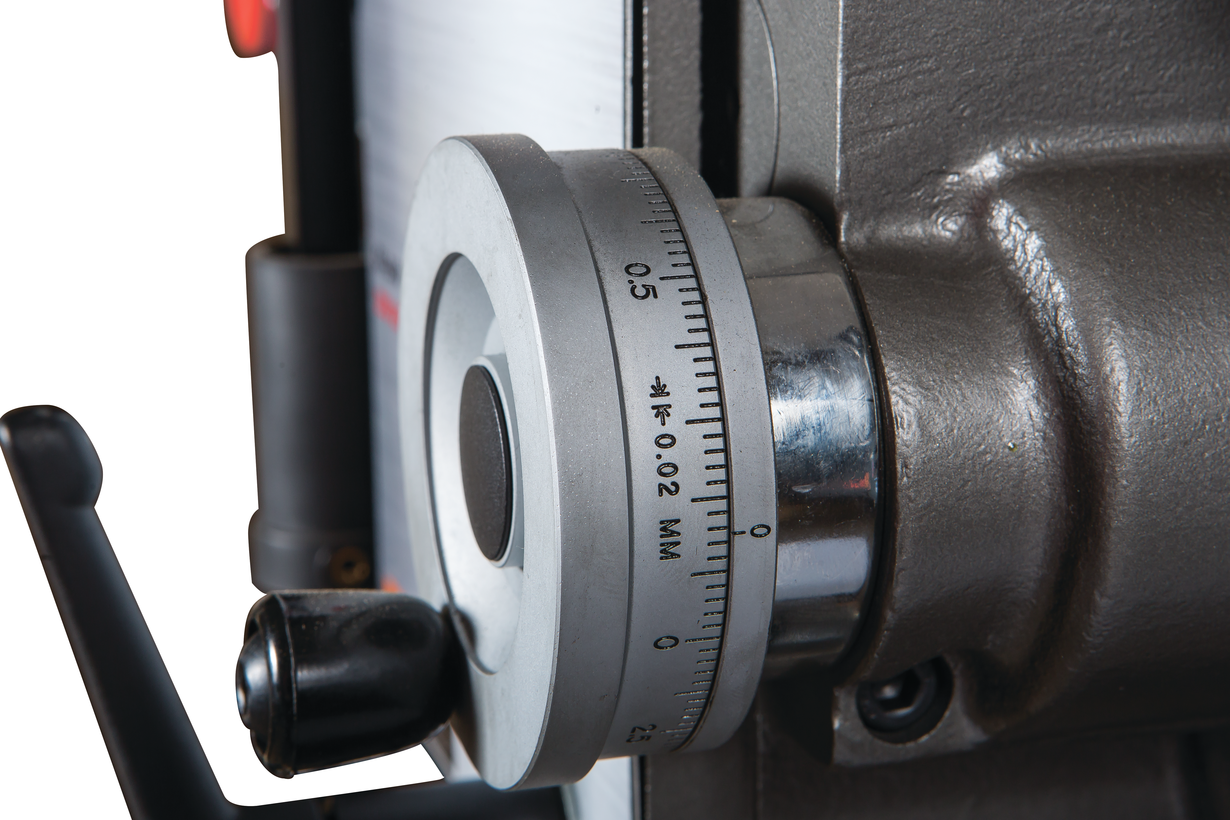

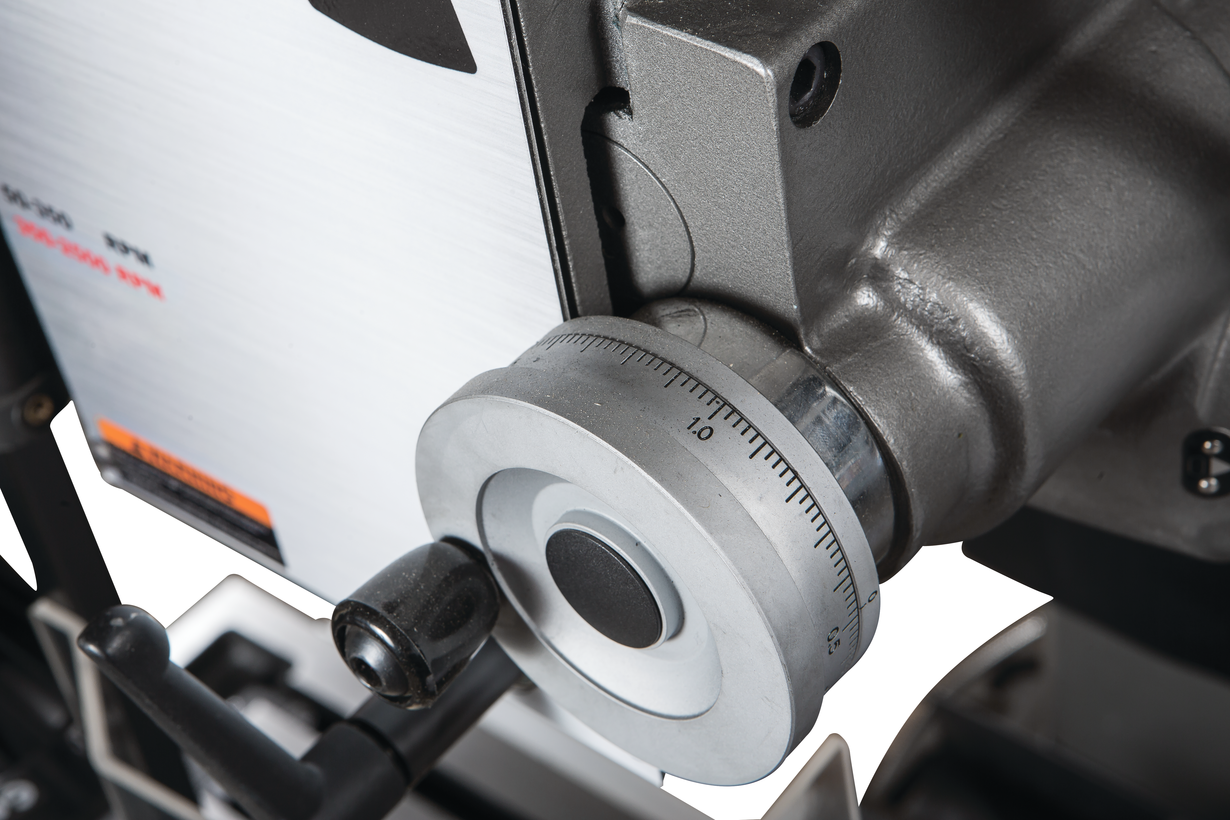

• функция микроподачи шпинделя;

• шпиндель с конусом ISO 30;

• крестовый стол с направляющими по типу ласточкина хвоста.

Модель сверлильно-фрезерного станка JMD-45PFDV представляет собой промышленное оборудование, выпускаемое компанией JET и предназначенное для выполнения широкого спектра сверлильных и фрезерных работ. Технологические особенности конструкции позволяют использовать станок в промышленных масштабах для серийного производства. Наличие дополнительных функций и опций позволяет выполнять на станке операции по нарезке резьбы М20. На оснащении станка стоит шпиндель с конусом международного стандарта ISO 30. Максимально допустимый диаметр режущих инструментов при сверлении – 32 мм. Фрезерные работы могут выполняться с торцевой фрезой, максимальный диаметр которой не превышает 100 мм.

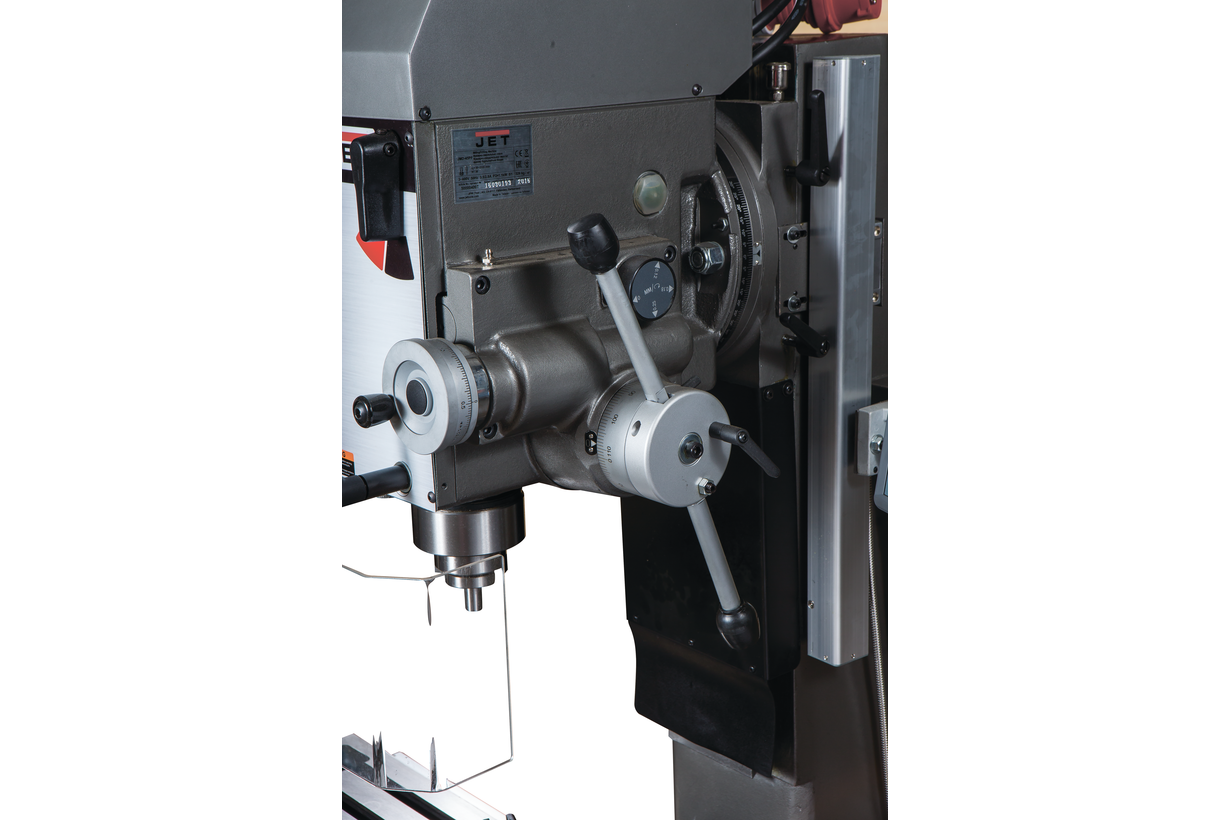

Главная отличительная особенность станка этой модели от станков аналогичной конфигурации заключается в наличии возможности управлять цифровой индикацией. Благодаря работе такой системы стало возможным добиться высоких показателей обработки при серийном производстве. Плавная регулировка частоты вращения шпинделя осуществляется за счет наличия в конструкции станка частотного преобразователя. Фрезерная голова станка может выполнять поворот влево на углы 0-90 ⁰, вправо диапазон поворота составляет 0-30 ⁰. Шпиндель станка вращается в обе стороны благодаря наличию в электродвигателе функции реверса. Автоматическая подача пиноли шпинделя, механизм микроподачи шпинделя позволяют вести обработку заготовок с высокой точностью. Длина хода пиноли  - 107 мм. Оборудование оснащено устройством автоматической подачи пиноли шпинделя. Диапазон скоростей подачи 0,12 - 0,18 -0,25 мм/об.

Модель JMD-45 PFDV оснащена прочным литым основанием, оборудована чугунной стойкой. Благодаря наличию мощного электродвигателя 2,1 кВт, станок может работать длительное время в сложных технологических режимах резания. Наличие коробки подач обеспечивает вариативность выбора частоты вращения шпинделя в зависимости от режимов обработки. Шпиндель вращается с частотой 50-2500 об/мин. Частота вращения регулируется с помощью частного преобразователя.

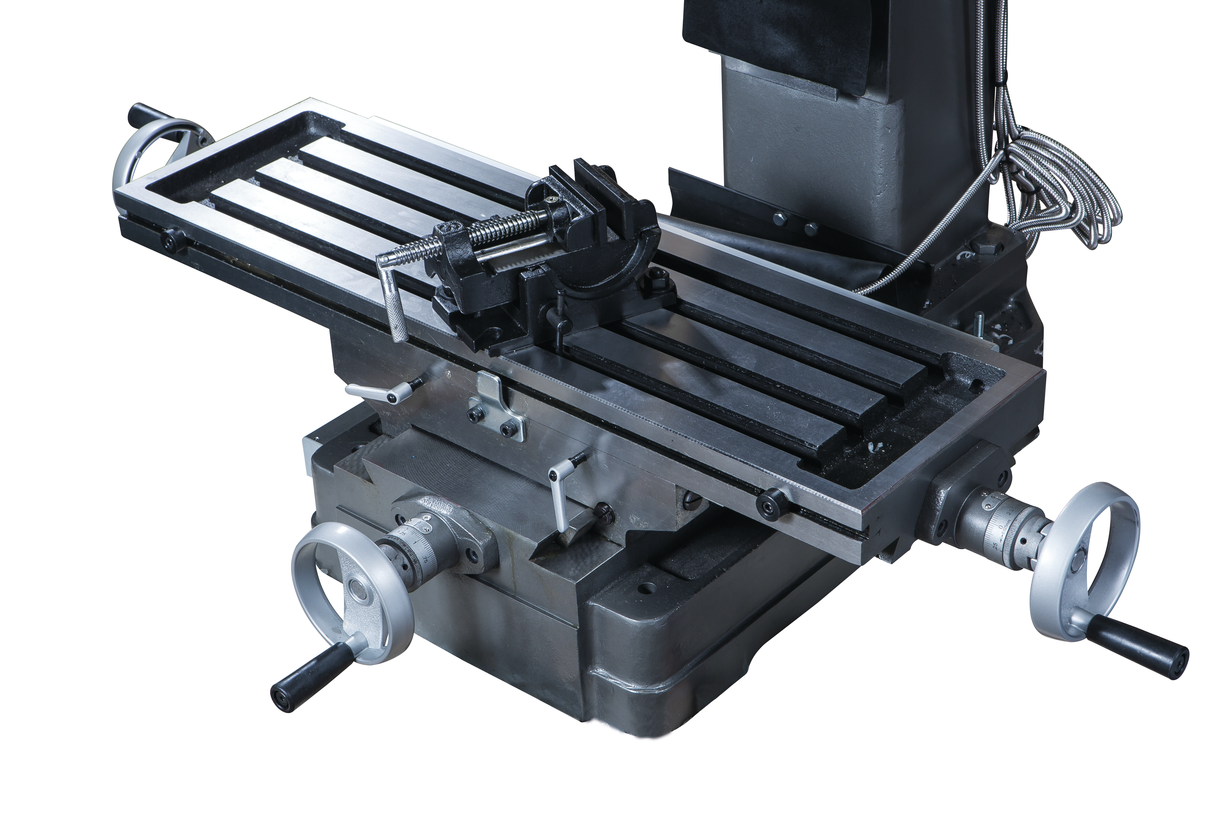

Крестовый стол двигается пот направляющим типа ласточкин хвост. На столе имеются Т-образные пазы шириной 16 мм. В комплекте с оборудованием идут сверлильный патрон, угловые тиски, фреза 75 мм. Вес всего оборудования в оснащенном состоянии  -  340 кг.
