Фрезерно-сверлильные станки

Особенности:

• чугунная станина и стойка;

• функция реверса двигателя;

• возможность нарезания резьбы;

• рабочий стол большой площади;

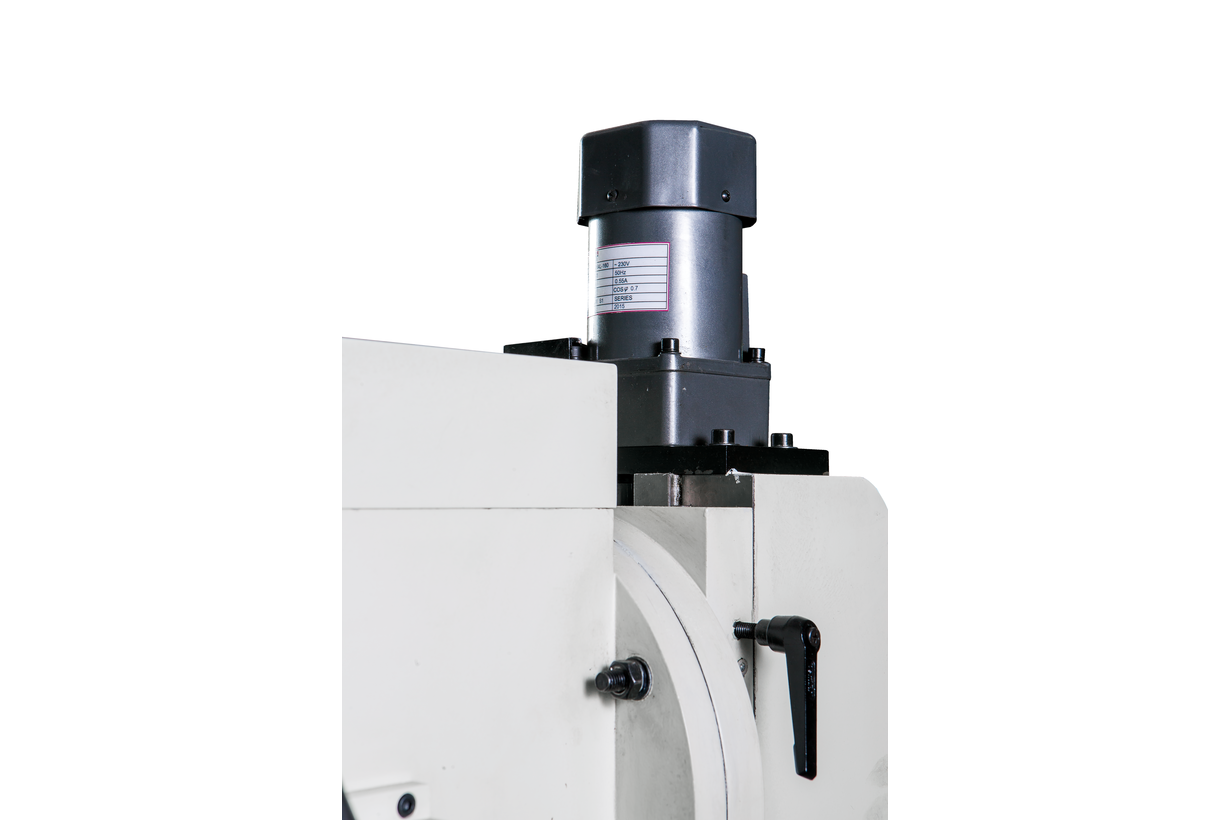

• наличие второго двигателя для перемещения головы по оси Z;

• механизм поворота шпиндельной головы влево на 50 ⁰ и вправо на 45 ⁰;

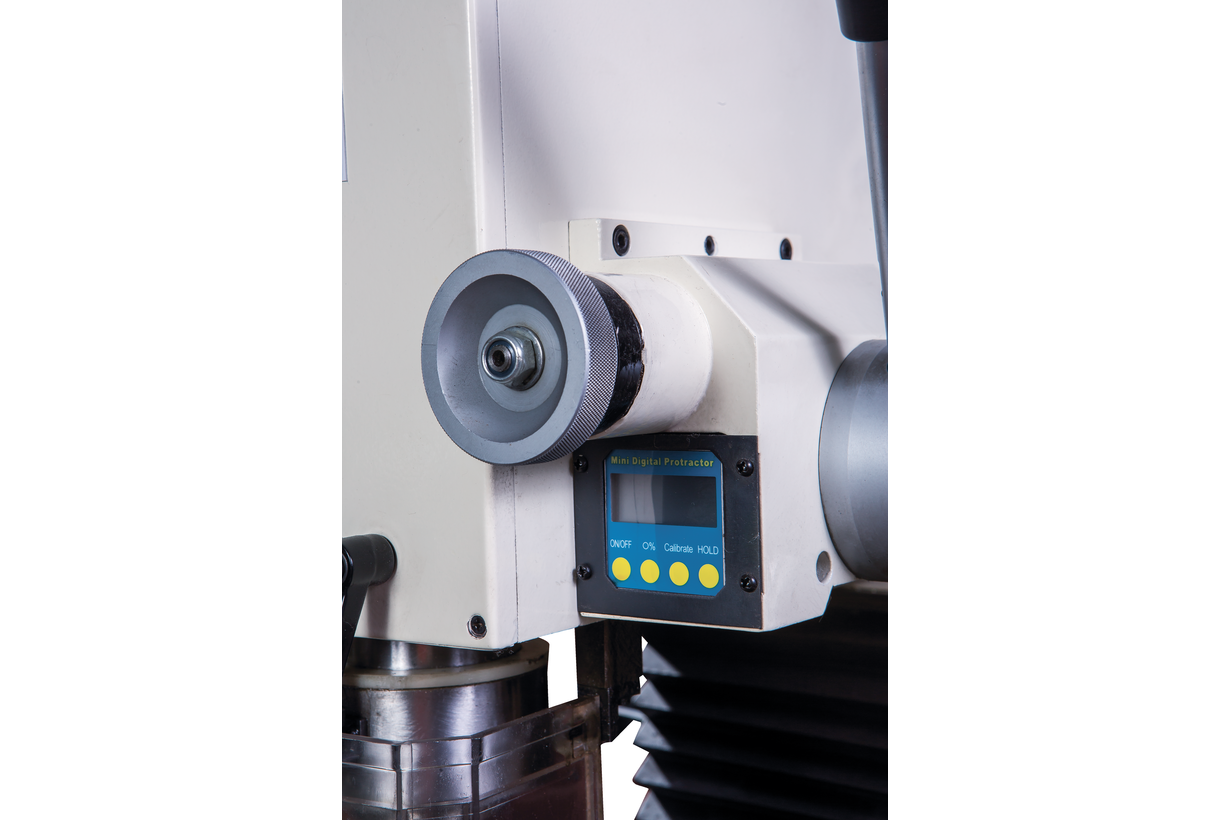

• наличие в конструкции цифрового угломера поворота головы;

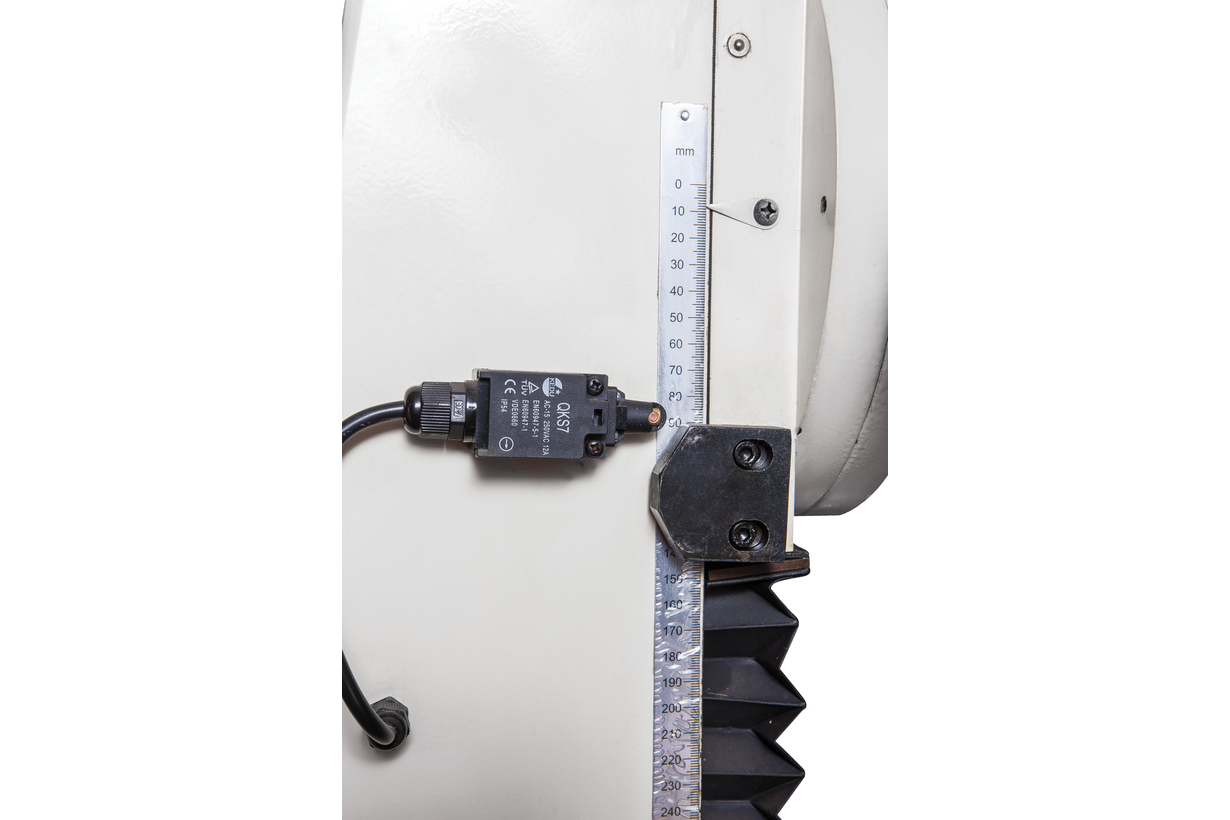

• цифровой контроль над значениями вылета пиноли шпинделя;

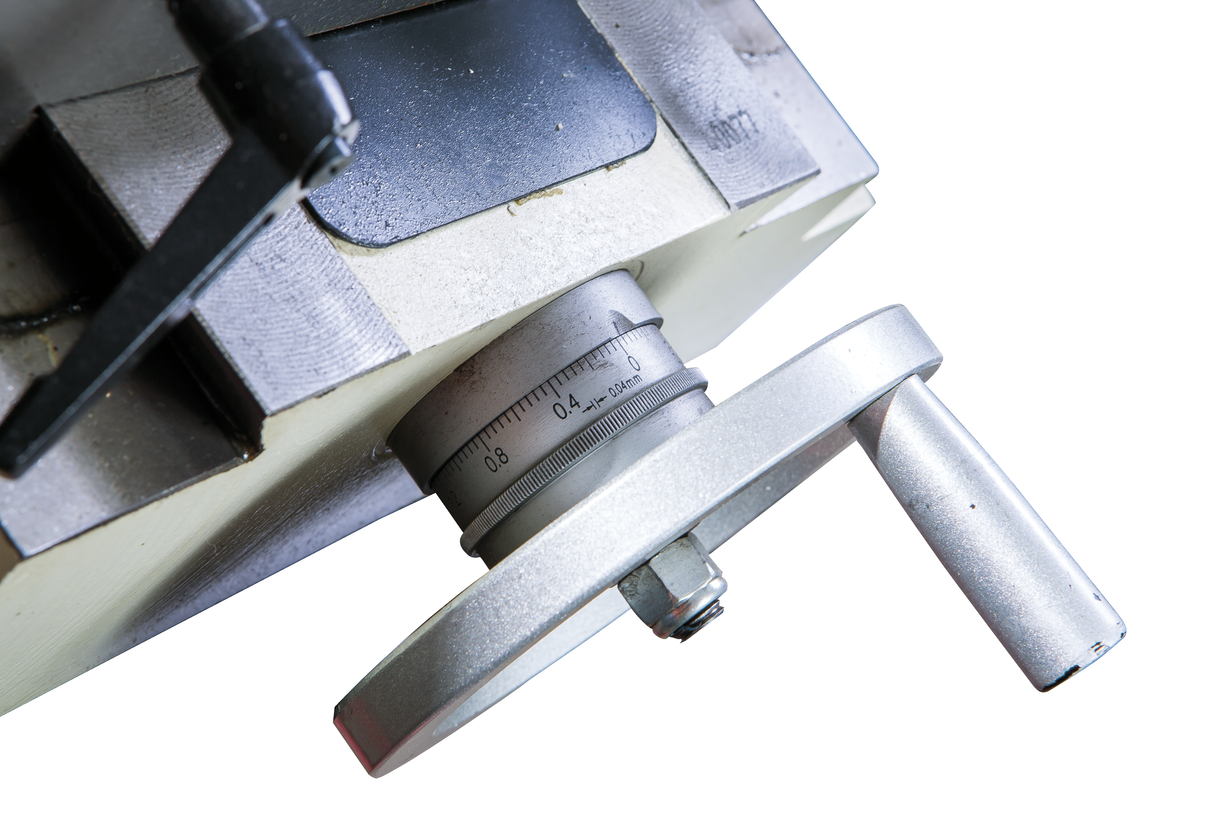

• механизм микроподачи шпинделя;

• защитные кожухи на направляющих;

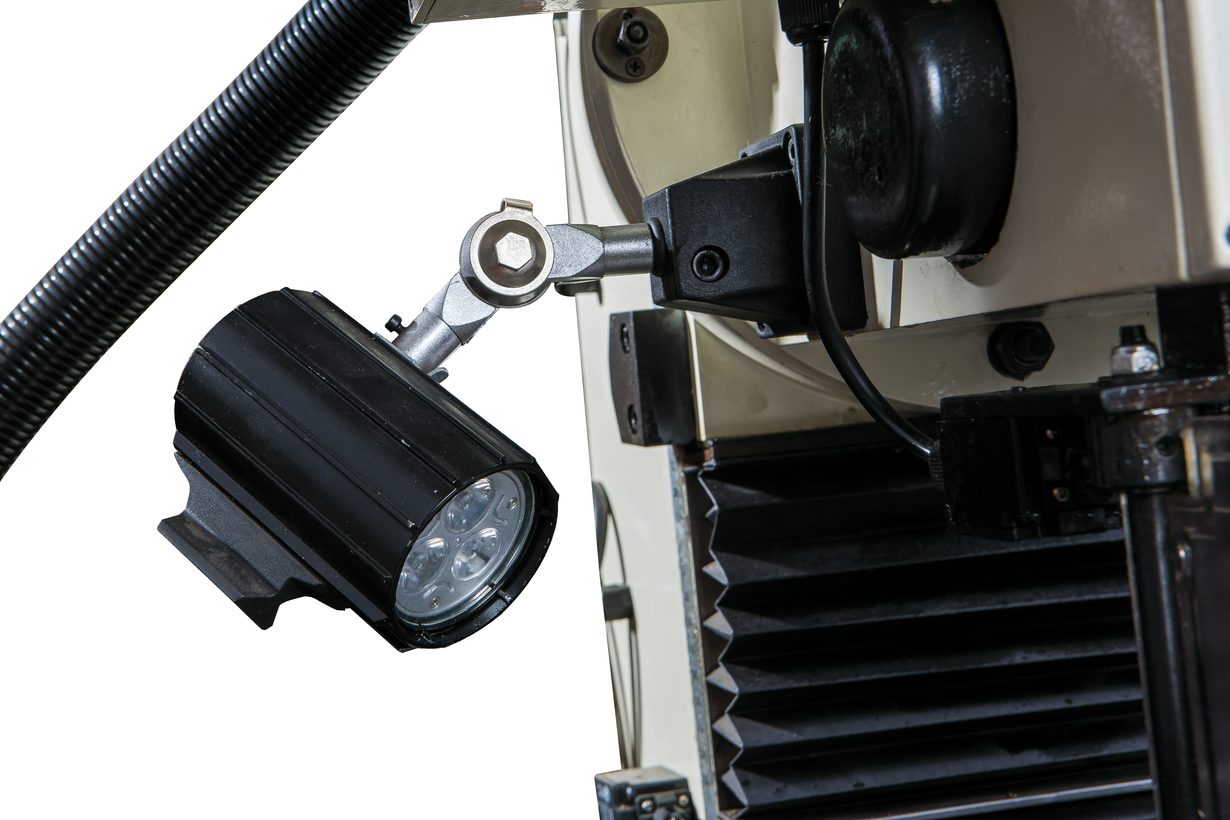

• светодиодная лампа освещения в комплекте.

Модель сверлильно-фрезерного станка JMD-X4L представляет собой тип станочного оборудования, выпускаемого компанией JET, с расширенными технологическими функциями и дополнительными опциями. Станок рассчитан на работу в промышленном производстве для серийной обработки заготовок. Оборудование имеет ряд отличительных особенностей, позволяющих выполнять значительный спектр фрезерных и сверлильных работ. Наличие в электродвигателе реверсного хода позволяет выполнять операции по нарезанию резьбы размером М16, с высокой точностью и производительностью. На станке можно осуществлять сверлильные работы с режущим инструментом максимального диаметра 30 мм. Фрезерные работы выполняются с торцевой фрезой, допустимый диаметр которой составляет 55 мм. Шпиндель станка вращается в обе стороны. Шпиндельная голова обладает функцией поворота влево на 50 ⁰, вправо на 45 ⁰, передвигается по оси Z, обеспечивая широкие технологические возможности обработки. Шпиндель станка имеет конус МК-4.

Модель имеет прочную конструкцию, выполненную из литого чугуна. Оборудование устанавливается на тумбу или монтируется на специальный верстак. Для повышения точности обработки, станок JMD-X4L оснащен механизмом микроподачи шпинделя. Цифровая индикация позволяет контролировать ход пиноли шпинделя. Поворот фрезерной головы фиксируется с помощью цифрового угломера, установленного на станке.

Моторная группа станка представлена двумя электродвигателями. Питание обеспечивается подключением к сети напряжением 380 В..Головной электродвигатель мощностью 1,5 кВт приводит в движение шпиндель станка. Диапазон частоты вращения шпинделя составляет 100-1600 об/мин. Основной двигатель имеет функцию реверса. Переключение направления работы двигателя осуществляется с помощью кнопки, установленной на штурвале. Второй, меньший по мощности электродвигатель, приводит в движение голову станка, обеспечивая быстрое и легкое перемещение по оси Z.

Станок имеет рабочий стол большой площади, оборудованный Т-образными пазами шириной 14 мм. Направляющие станка защищены специальными кожухами. Вес оборудования в укомплектованном состоянии  - 330 кг.
