| Напряжение | 400 В |
|---|---|
| РАБОЧАЯ ЗОНА: | |

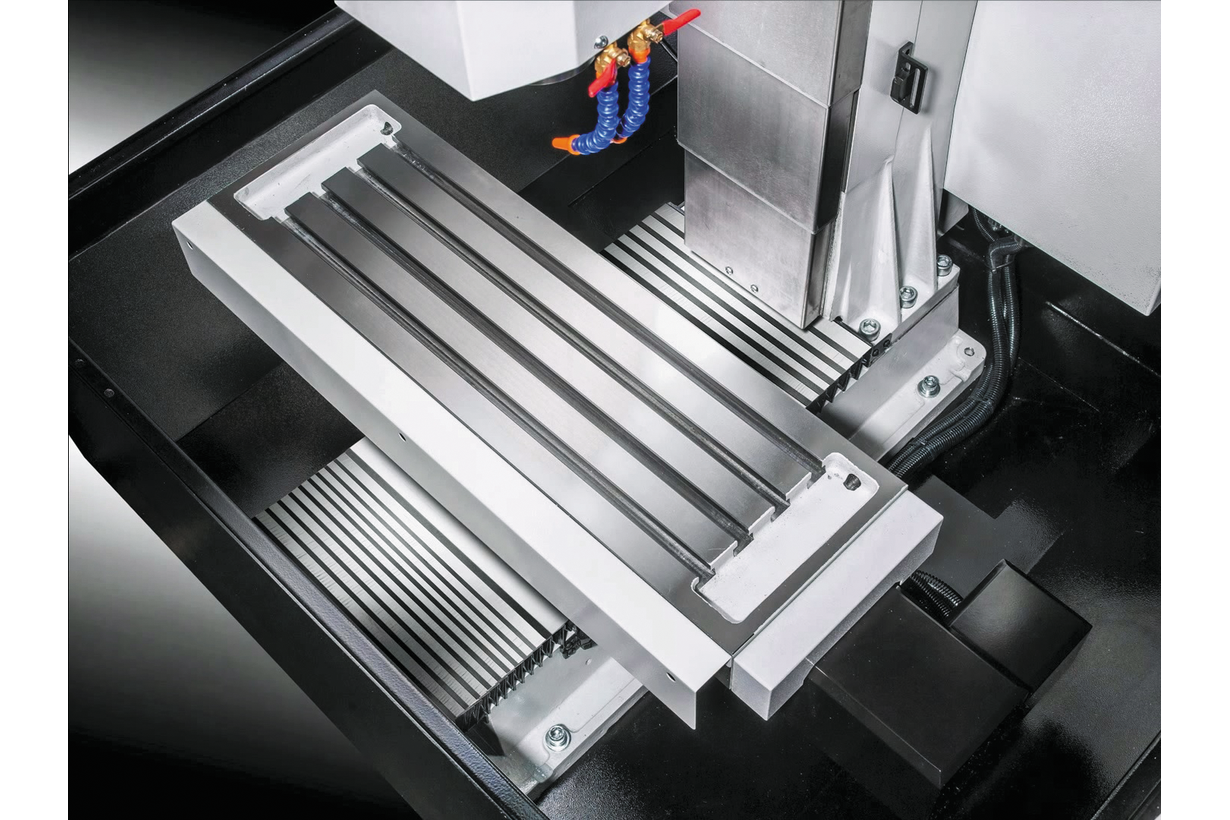

| Размеры стола XxY | 810х250 мм |
| Т-образные пазы, размер/кол-во/расстояние | 16/3/80 мм/шт/мм |
| Макс. нагрузка на стол | 80 кг |
| Расстояние шпиндель-стол | 75-475 мм |
| Расстояние шпиндель-стойка | 260 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | 125 мм |
| Мощность мотора поворотного стола | 0,4 кВт |
| Макс. частота вращения стола | 44,4 об/мин |
| Допустимая нагрузка (без/с задней бабкой) | 50/100 кг |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 390х240х400 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы | 25х5 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 8000; 10000 об/мин |
| Конус шпинделя | BT30; BT40 тип |
| ИНСТРУМЕНТ: | |

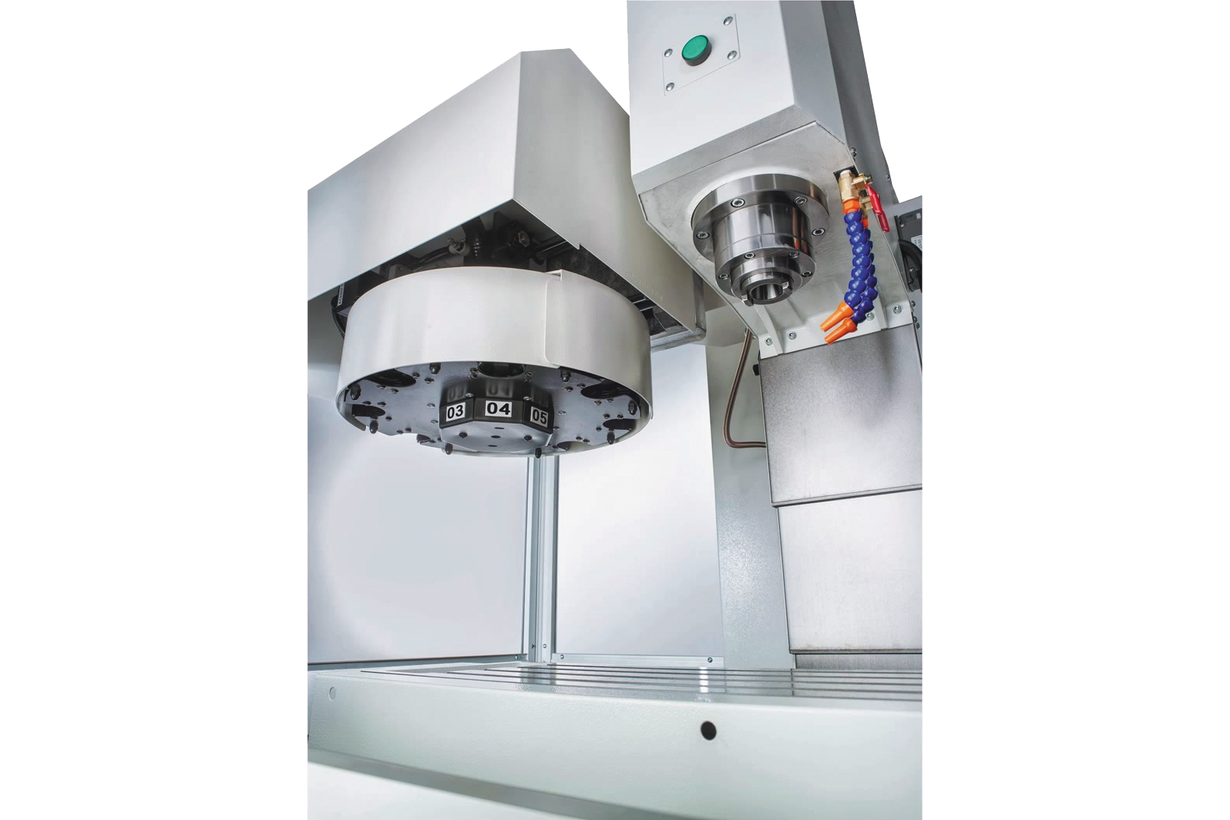

| Инструментальный магазин | вертикальный (зонтик) тип |
| Кол-во позиций инструментального магазина | 8 шт |
| Макс. масса инструмента | 7 кг |
| Макс. размеры инструмента, Ø/длина | Ø125/260 мм |
| Время индикации инструмента | 0,5 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 10 (15-Fanuc) м/мин |
| СОЖ: | |
| Объем бака СОЖ | 32 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 1,5; 2,2 кВт |
| Макс. крутящий момент | 9,4(1,5кВт); 13,8 (2,2кВт) Нм |
| Мощность мотора по осям X/Y/Z | 0,75 кВт |
| Крутящий момент по осям X/Y/Z | 4 Нм |
| Общая мощность | 9,6 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 1890х2100х2191 мм |
| Размеры упаковки ДхШхВ | 2000(2260)х1510(1680)х2280 мм |
| Масса нетто/брутто | 1200/1343 (1347/1427 с пов. столом) кг |

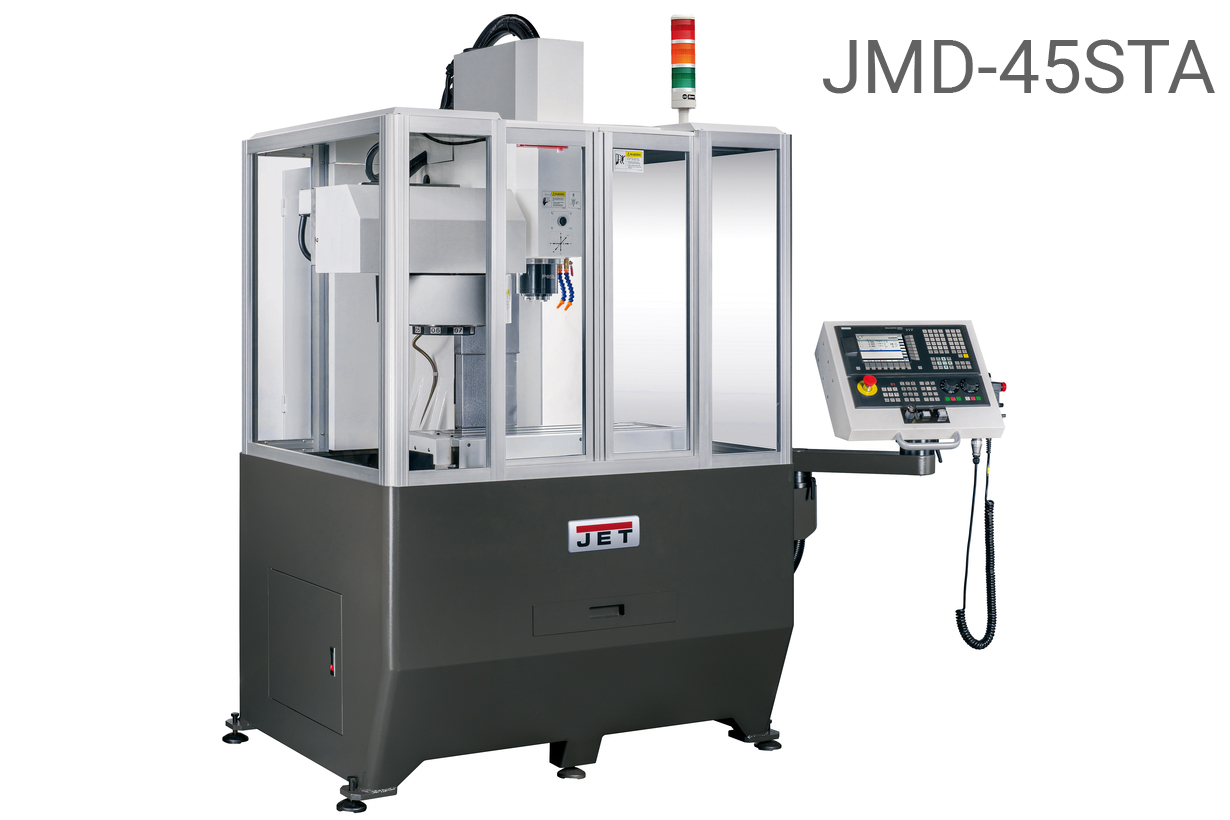

Компактный фрезерный станок с ЧПУ.
Особенности:
Стандартная комплектация:
Опции:
| Напряжение | 400 В |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 810х250 мм |
| Т-образные пазы, размер/кол-во/расстояние | 16/3/80 мм/шт/мм |
| Макс. нагрузка на стол | 80 кг |
| Расстояние шпиндель-стол | 75-475 мм |
| Расстояние шпиндель-стойка | 260 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | 125 мм |
| Мощность мотора поворотного стола | 0,4 кВт |
| Макс. частота вращения стола | 44,4 об/мин |
| Допустимая нагрузка (без/с задней бабкой) | 50/100 кг |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 390х240х400 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы | 25х5 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 8000; 10000 об/мин |
| Конус шпинделя | BT30; BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | вертикальный (зонтик) тип |
| Кол-во позиций инструментального магазина | 8 шт |
| Макс. масса инструмента | 7 кг |
| Макс. размеры инструмента, Ø/длина | Ø125/260 мм |
| Время индикации инструмента | 0,5 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 10 (15-Fanuc) м/мин |
| СОЖ: | |
| Объем бака СОЖ | 32 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 1,5; 2,2 кВт |
| Макс. крутящий момент | 9,4(1,5кВт); 13,8 (2,2кВт) Нм |
| Мощность мотора по осям X/Y/Z | 0,75 кВт |
| Крутящий момент по осям X/Y/Z | 4 Нм |
| Общая мощность | 9,6 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 1890х2100х2191 мм |
| Размеры упаковки ДхШхВ | 2000(2260)х1510(1680)х2280 мм |
| Масса нетто/брутто | 1200/1343 (1347/1427 с пов. столом) кг |
Компактный фрезерный станок с ЧПУ.
Особенности:
Стандартная комплектация:
Опции:
