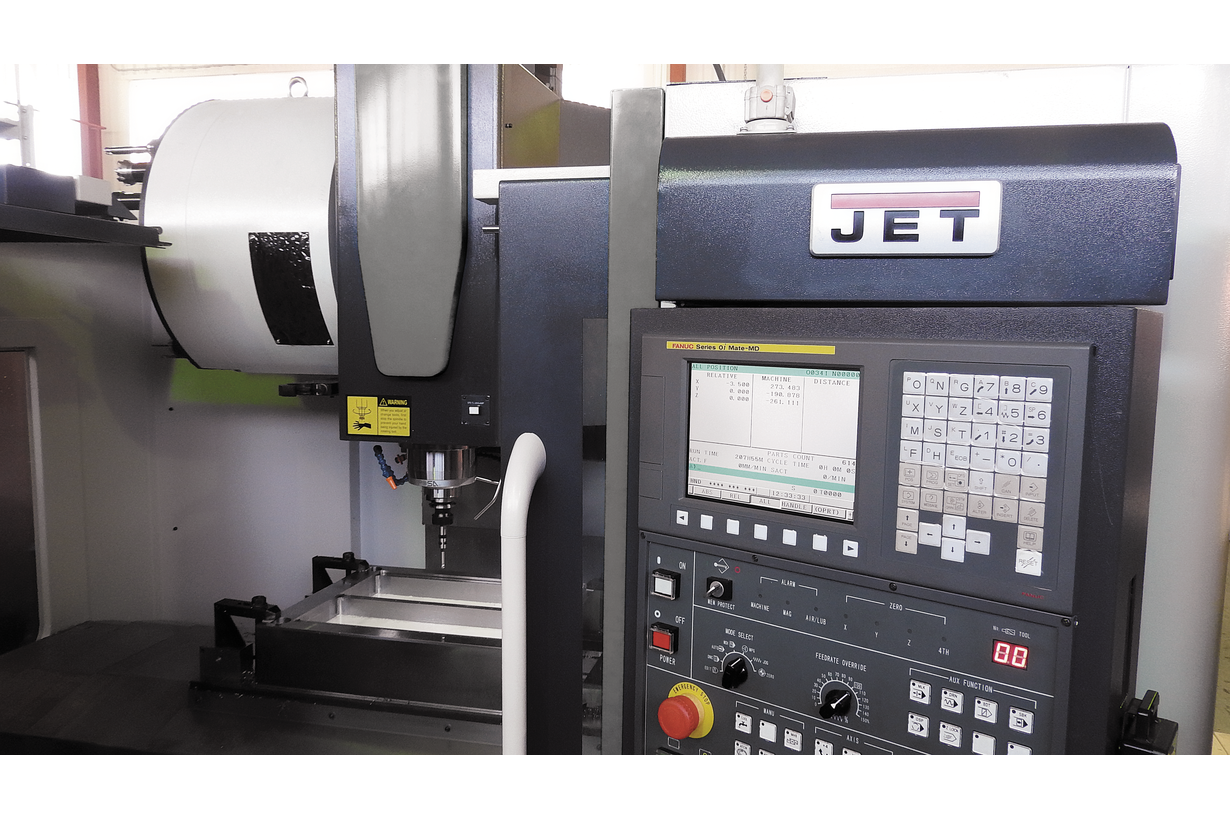

JET JVM-800LA CNC Фрезерный станок с ЧПУ Siemens 828D (Fanuc 0i)

Артикул: 50000531T
ПО ЗАПРОСУ
ЗАКАЗАТЬ

Напряжение 400 В
РАБОЧАЯ ЗОНА:
Размеры стола XxY 930х510 мм
Т-образные пазы, размер/кол-во/расстояние 18/5/100 мм/шт/мм
Макс. нагрузка на стол 600 кг
Расстояние шпиндель-стол 145-675 мм
Расстояние шпиндель-стойка 550 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола 250; 320 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
Допустимая нагрузка (без/с задней бабкой) от 75/150 кг
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 800х530х530 мм
Направляющие/ширина X,Y,Z качения/35 тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40х12, P3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 8 кг
Макс. размеры инструмента, Ø/длина Ø76-150/300 мм
Время смены инструмента 2,5 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24; 30; 36; 48 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
ОБЬЕМ БАКА СМАЗКИ: 2 л
Мощность
Мощность главного двигателя 11/15 кВт
Крутящий момент до 120 Нм
Макс. крутящий момент до 380 (ZF Box) Нм
Габариты
ГАБАРИТНЫЕ РАЗМЕРЫ ДХШХВ: 3750х2300х2700 мм
Масса нетто/брутто 5000/5750 кг

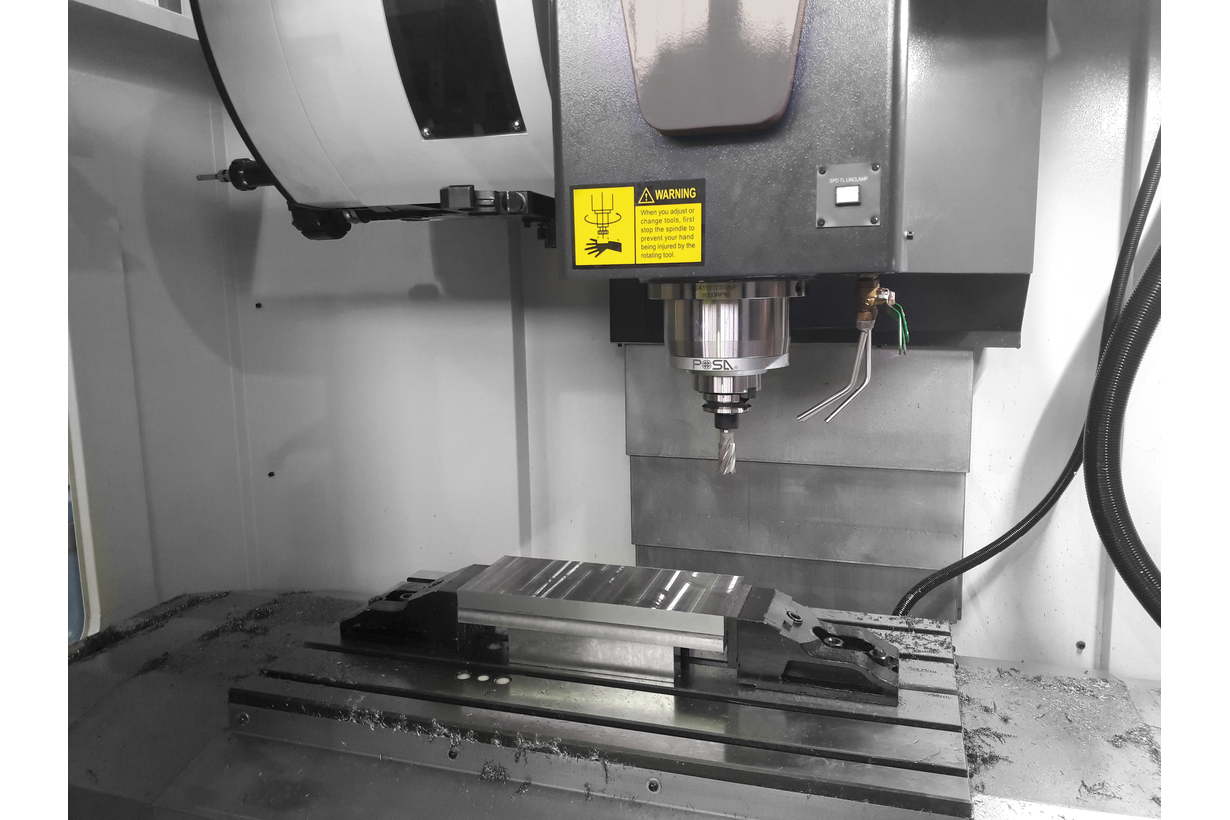

Компактный фрезерный станок с ЧПУ.

Особенности:

  • Современные фрезерные станки с ЧПУ серии JVM отличаются набором проверенных надежных комплектующих, качественной сборкой и привлекательным дизайном
  • Дополнительные линейные направляющие качения по осям X, Y (3-4 комплекта)
  • Широкий выбор различных систем охлаждения, в том числе подача СОЖ через инструмент и помпы высокого давления
  • Возможность заказа станка с повышенными оборотами шпинделя и с 4-й осью (поворотным столом)
  • Можно оснастить станки прямым приводом мотор-шпиндель, направляющими скольжения, 2-х скоростным редуктором ZF Gear Box (Германия) для увеличения крутящего момента
  • Готовы к заказу комплектации с α-моторами для максимального ускоренного перемещения
  • Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония)

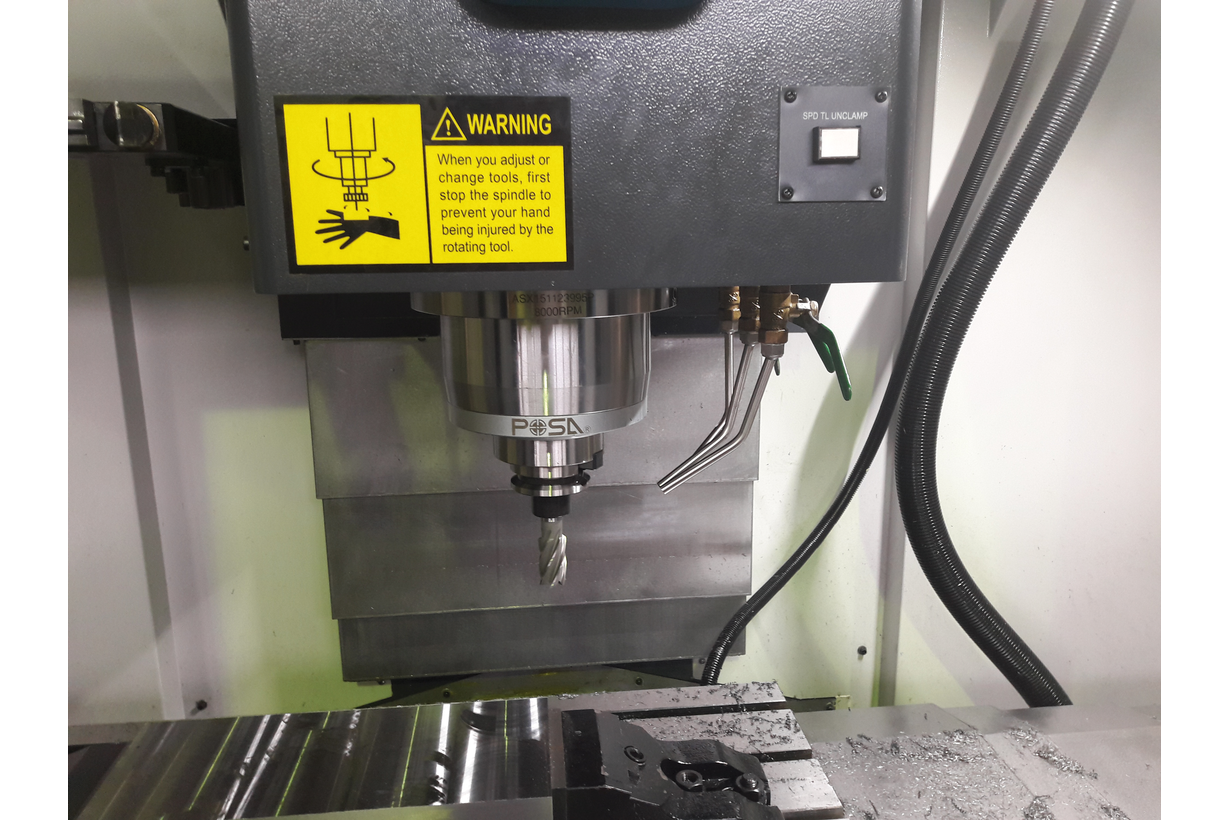

  • Шпиндели POSA (Тайвань)

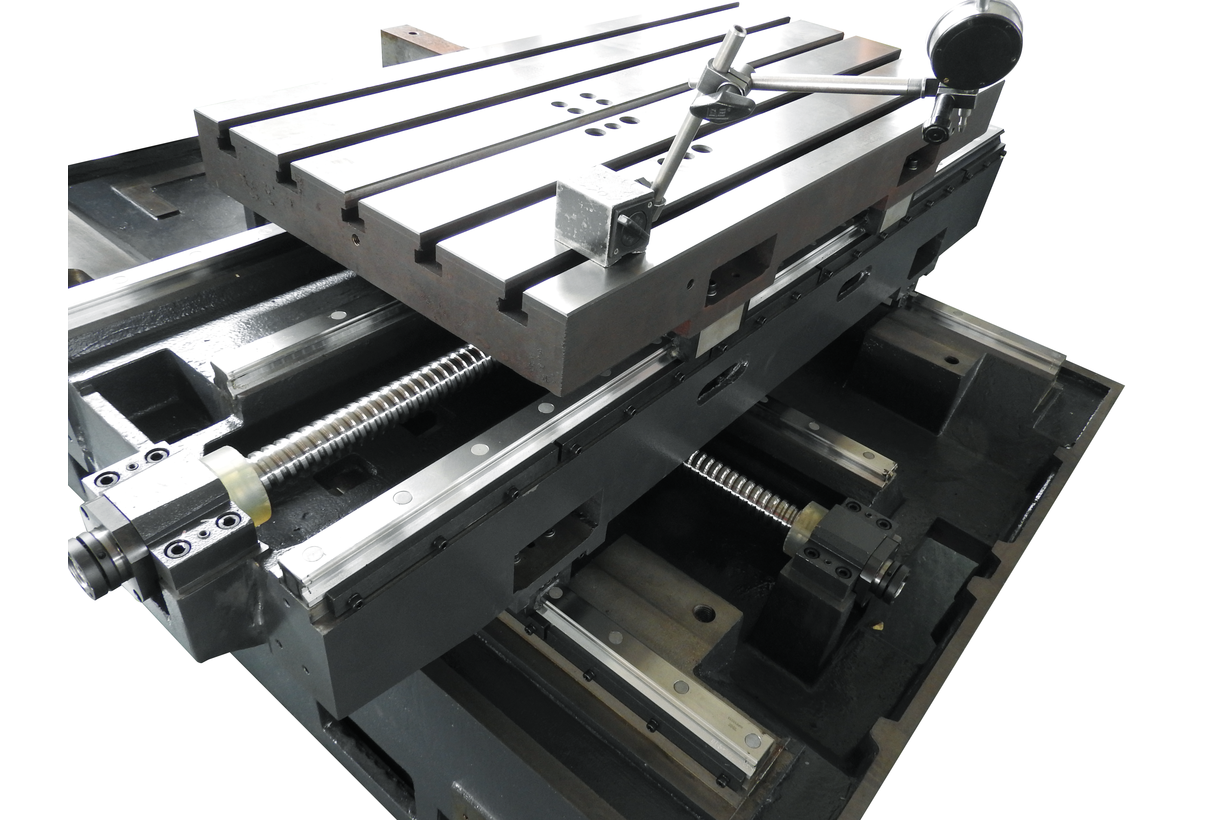

  • Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия)
  • Высокоскоростные инструментальные магазины, пневматические и гидравлические поворотные столы - тайваньских и европейских производителей

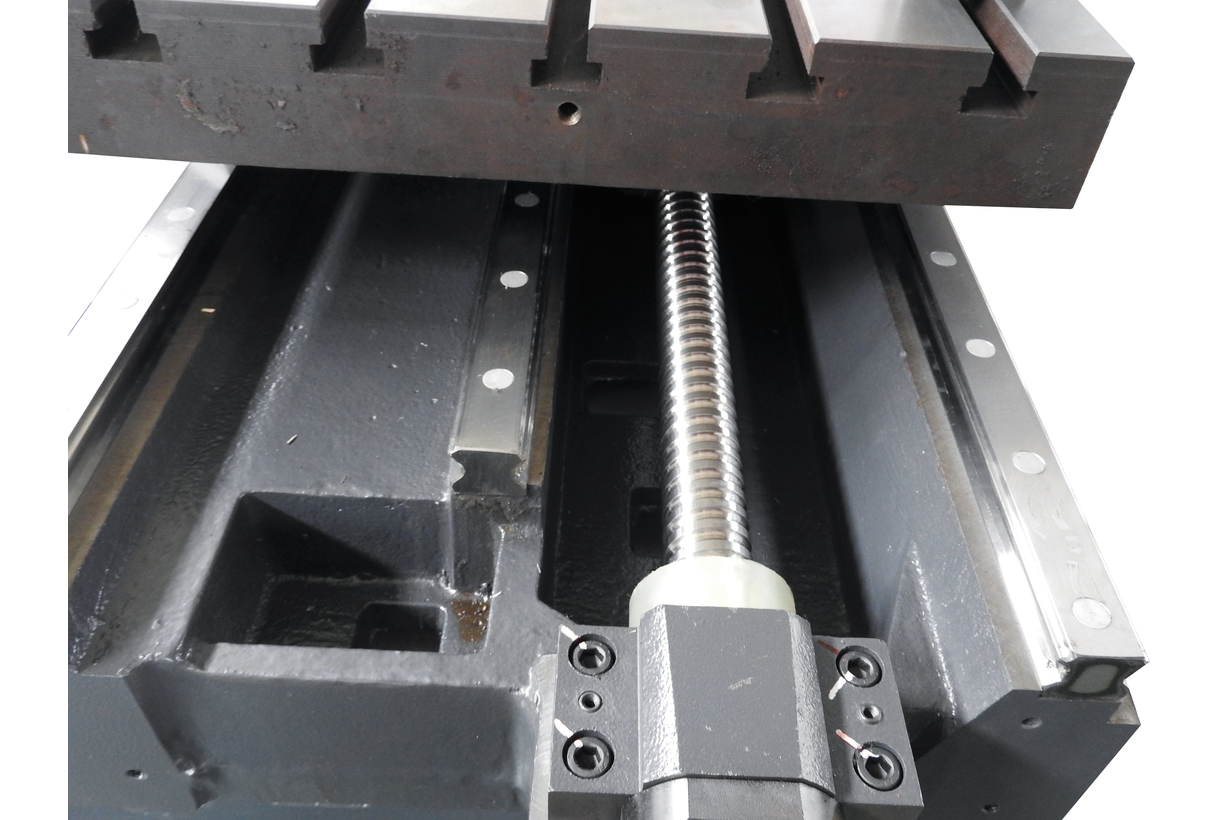

  • Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления
  • Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon

Стандартная комплектация:

  • Система ЧПУ Fanuc 0i MF(5)
  • Мощность мотора шпинделя до 15/18 кВт
  • Обороты шпинделя 6000 или 8000 об/мин
  • Конус шпинделя до BT50
  • Инструментальный магазин на 20 или 24 инструмента
  • Автоматический стружечный конвейер
  • Тележка для стружки
  • Кондиционер электрошкафа
  • Магнитный мультирежимный маховик ручного управления перемещениями
  • Система подачи СОЖ
  • Пистолет для ручной подачи сжатого воздуха
  • Система централизованной смазки
  • Светодиодная лампа освещения рабочей зоны
  • Кабинетная защита
  • Подвижный пульт управления
  • Сигнальный фонарь указания режимов работы
  • Ящик с инструментом для технического обслуживания
  • Регулируемые установочные опоры
  • Упаковочный лист
  • Протокол проверки точности
  • Руководство по эксплуатации

Опции:

  • Система ЧПУ Siemens 828D/Fanuc 0i MF (1)
  • Столы до 2000мм
  • Конус шпинделя BT50, HSK
  • Обороты шпинделя 10000/12000/15000 об/мин
  • Направляющие скольжения
  • Система подачи СОЖ 3-4 бар
  • Система подачи СОЖ вокруг шпинделя
  • Система подачи СОЖ через шпиндель/инструмент 3-4 бар
  • Система подачи СОЖ через шпиндель/инструмент 30 бар
  • Система масляного охлаждения шпинделя
  • Прямой привод мотор-шпиндель
  • Инструментальный магазин на 30 инструментов
  • Станки без инструментального магазина
  • Макс. скорость подачи 36/48 м/мин
  • 4-я ось/поворотный стол
  • Маслоотделитель
  • Системы контроля Renishaw/Hexagon
  • Shop Mill для системы с ЧПУ Siemens
  • Возможны другие изменения комплектаций по согласованию с клиентом

Характеристики:


Напряжение 400 В
РАБОЧАЯ ЗОНА:
Размеры стола XxY 930х510 мм
Т-образные пазы, размер/кол-во/расстояние 18/5/100 мм/шт/мм
Макс. нагрузка на стол 600 кг
Расстояние шпиндель-стол 145-675 мм
Расстояние шпиндель-стойка 550 мм
ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ):
Ø поворотного стола 250; 320 мм
Мощность мотора поворотного стола от 1,2 кВт
Макс. частота вращения стола от 44,4 об/мин
Допустимая нагрузка (без/с задней бабкой) от 75/150 кг
ПЕРЕМЕЩЕНИЯ:
Макс. перемещения X/Y/Z 800х530х530 мм
Направляющие/ширина X,Y,Z качения/35 тип/мм
Ø ШВП X/Y/Zх шаг резьбы, класс точности 40х12, P3 мм
ШПИНДЕЛЬ:
Частота вращения шпинделя 6000-15000 об/мин
Конус шпинделя BT40 тип
ИНСТРУМЕНТ:
Инструментальный магазин горизонтальный (рука) тип
Кол-во позиций инструментального магазина 24; 30 шт
Макс. масса инструмента 8 кг
Макс. размеры инструмента, Ø/длина Ø76-150/300 мм
Время смены инструмента 2,5 сек
ТОЧНОСТЬ:
Точность позиционирования ±0,005 мм
Повторяемость ±0,003 мм
СКОРОСТЬ:
Максимальная скорость подачи X/Y/Z 24; 30; 36; 48 м/мин
СОЖ:
Объем бака СОЖ 150 л
Мощность мотора системы подачи СОЖ 0,96 кВт
Давление СОЖ 3-4; 30 бар
ОБЬЕМ БАКА СМАЗКИ: 2 л
Мощность
Мощность главного двигателя 11/15 кВт
Крутящий момент до 120 Нм
Макс. крутящий момент до 380 (ZF Box) Нм
Габариты
ГАБАРИТНЫЕ РАЗМЕРЫ ДХШХВ: 3750х2300х2700 мм
Масса нетто/брутто 5000/5750 кг

Компактный фрезерный станок с ЧПУ.

Особенности:

  • Современные фрезерные станки с ЧПУ серии JVM отличаются набором проверенных надежных комплектующих, качественной сборкой и привлекательным дизайном
  • Дополнительные линейные направляющие качения по осям X, Y (3-4 комплекта)
  • Широкий выбор различных систем охлаждения, в том числе подача СОЖ через инструмент и помпы высокого давления
  • Возможность заказа станка с повышенными оборотами шпинделя и с 4-й осью (поворотным столом)
  • Можно оснастить станки прямым приводом мотор-шпиндель, направляющими скольжения, 2-х скоростным редуктором ZF Gear Box (Германия) для увеличения крутящего момента
  • Готовы к заказу комплектации с α-моторами для максимального ускоренного перемещения
  • Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония)
  • Шпиндели POSA (Тайвань)
  • Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия)
  • Высокоскоростные инструментальные магазины, пневматические и гидравлические поворотные столы - тайваньских и европейских производителей
  • Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления
  • Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon

Стандартная комплектация:

  • Система ЧПУ Fanuc 0i MF(5)
  • Мощность мотора шпинделя до 15/18 кВт
  • Обороты шпинделя 6000 или 8000 об/мин
  • Конус шпинделя до BT50
  • Инструментальный магазин на 20 или 24 инструмента
  • Автоматический стружечный конвейер
  • Тележка для стружки
  • Кондиционер электрошкафа
  • Магнитный мультирежимный маховик ручного управления перемещениями
  • Система подачи СОЖ
  • Пистолет для ручной подачи сжатого воздуха
  • Система централизованной смазки
  • Светодиодная лампа освещения рабочей зоны
  • Кабинетная защита
  • Подвижный пульт управления
  • Сигнальный фонарь указания режимов работы
  • Ящик с инструментом для технического обслуживания
  • Регулируемые установочные опоры
  • Упаковочный лист
  • Протокол проверки точности
  • Руководство по эксплуатации

Опции:

  • Система ЧПУ Siemens 828D/Fanuc 0i MF (1)
  • Столы до 2000мм
  • Конус шпинделя BT50, HSK
  • Обороты шпинделя 10000/12000/15000 об/мин
  • Направляющие скольжения
  • Система подачи СОЖ 3-4 бар
  • Система подачи СОЖ вокруг шпинделя
  • Система подачи СОЖ через шпиндель/инструмент 3-4 бар
  • Система подачи СОЖ через шпиндель/инструмент 30 бар
  • Система масляного охлаждения шпинделя
  • Прямой привод мотор-шпиндель
  • Инструментальный магазин на 30 инструментов
  • Станки без инструментального магазина
  • Макс. скорость подачи 36/48 м/мин
  • 4-я ось/поворотный стол
  • Маслоотделитель
  • Системы контроля Renishaw/Hexagon
  • Shop Mill для системы с ЧПУ Siemens
  • Возможны другие изменения комплектаций по согласованию с клиентом
