| Напряжение | 400 В |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 400 мм |
| при использовании 6-поз. рев. головки | 280 мм |
| Макс. Ø заготовки над суппортом | 210 мм |
| при использовании стационарных резцовых блоков | 165 мм |
| Расстояние между центрами | 1000 мм |
| при гидравл. патроне и гидравл. задней бабке | 800 мм |
| Макс. длина точения | 850 мм |
| при использовании 6-поз. рев. головки | 680 мм |
| Ø патрона | 10 (250) дюйм (мм) |
| Ø гидравлич. патрона | 10 (250) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 250 мм |
| при использовании стационарных резцовых блоков | 320 мм |
| Макс. перемещение по оси Z | 960 мм |
| Направляющие/ширина X,Z | скольжения тип/мм |
| Ø ШВП X/Zх шаг резьбы, класс точности | 25х4/40х6, P4 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 100-2000 об/мин |
| Конус шпинделя | D8/МК-7 тип |
| Ø проходного отверстия в шпинделе | 80 мм |
| Ø отверстия в гидравлич. патроне | 75 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон) | 52; 75 (опция) мм |
| Макс. Ø прутка (гидравлич. патрон) | 50; 63 (опция) мм |
| ИНСТРУМЕНТ: | |

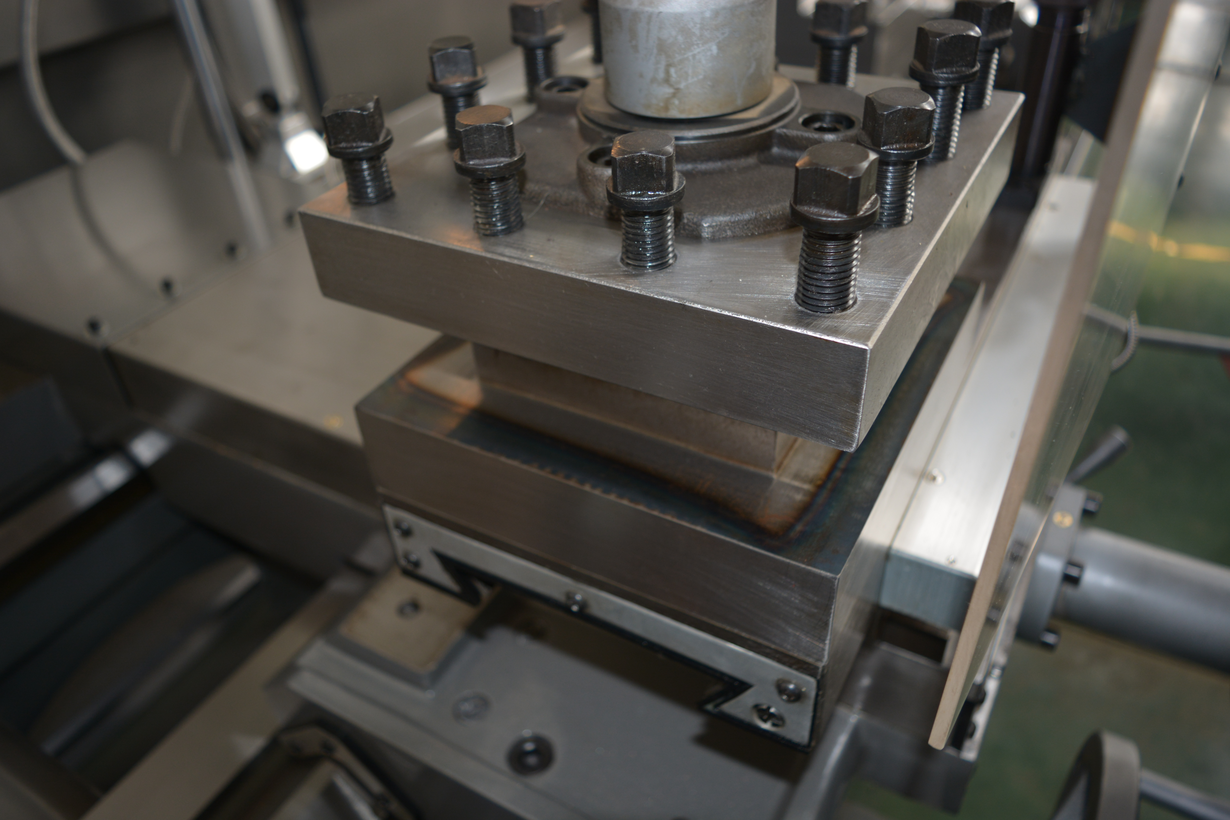

| Кол-во позиций инструмента | 4; 6; 8 шт |
| Макс. размер инструмента | 25х25; 20х20 (6 поз. BWD) мм |
| Макс. Ø инструмента | 20 (6 поз. BWD) мм |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | MK-4 тип |
| Ø пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 130 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 8/10 м/мин |
| СОЖ: | |
| Мощность мотора системы подачи СОЖ | 0,09 кВт |

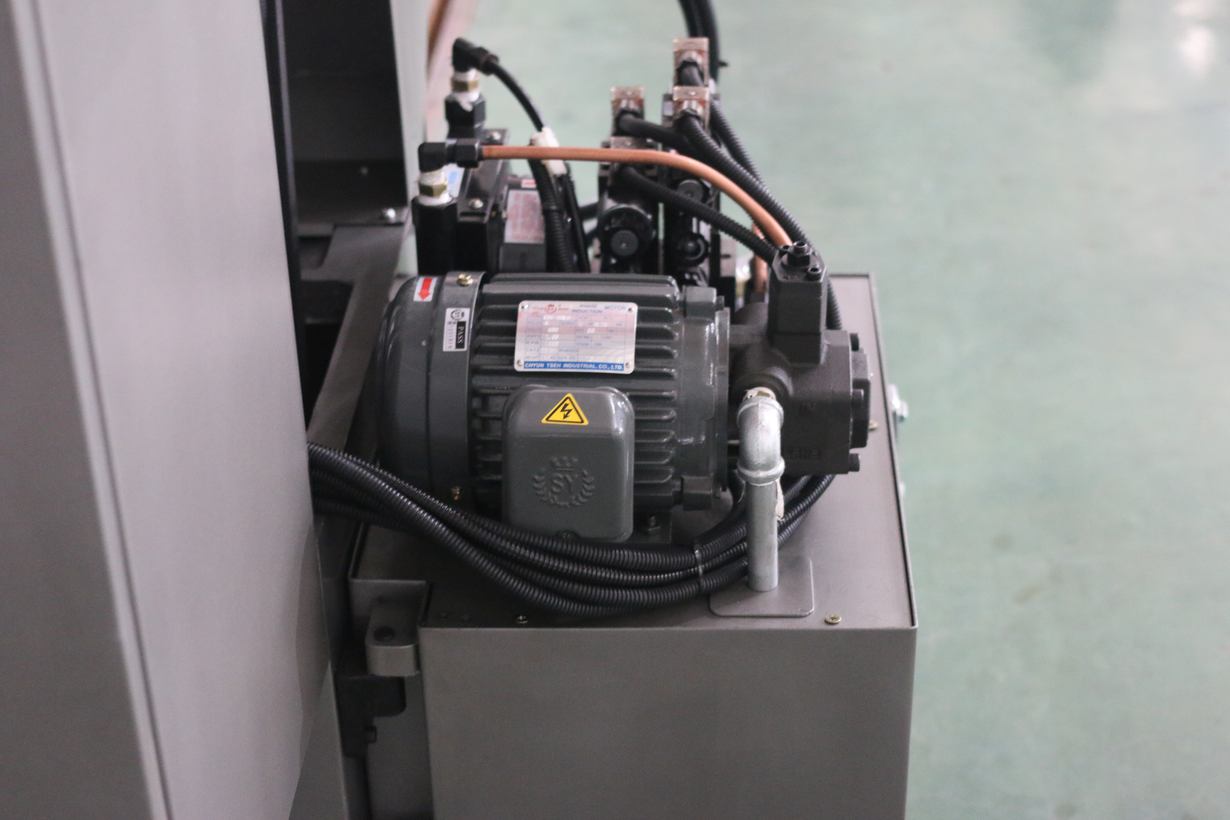

| Мощность мототра гидростанции | 0,75 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 5,5; 7,5 кВт |
| Крутящий момент на главном двигателе | 57; 76 Нм |
| Крутящий момент на шпинделе | 142; 190 Нм |
| Макс. крутящий момент на шпинделе | до 450 Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 2310×1345×1600 мм |
| Масса нетто | 2250 кг |

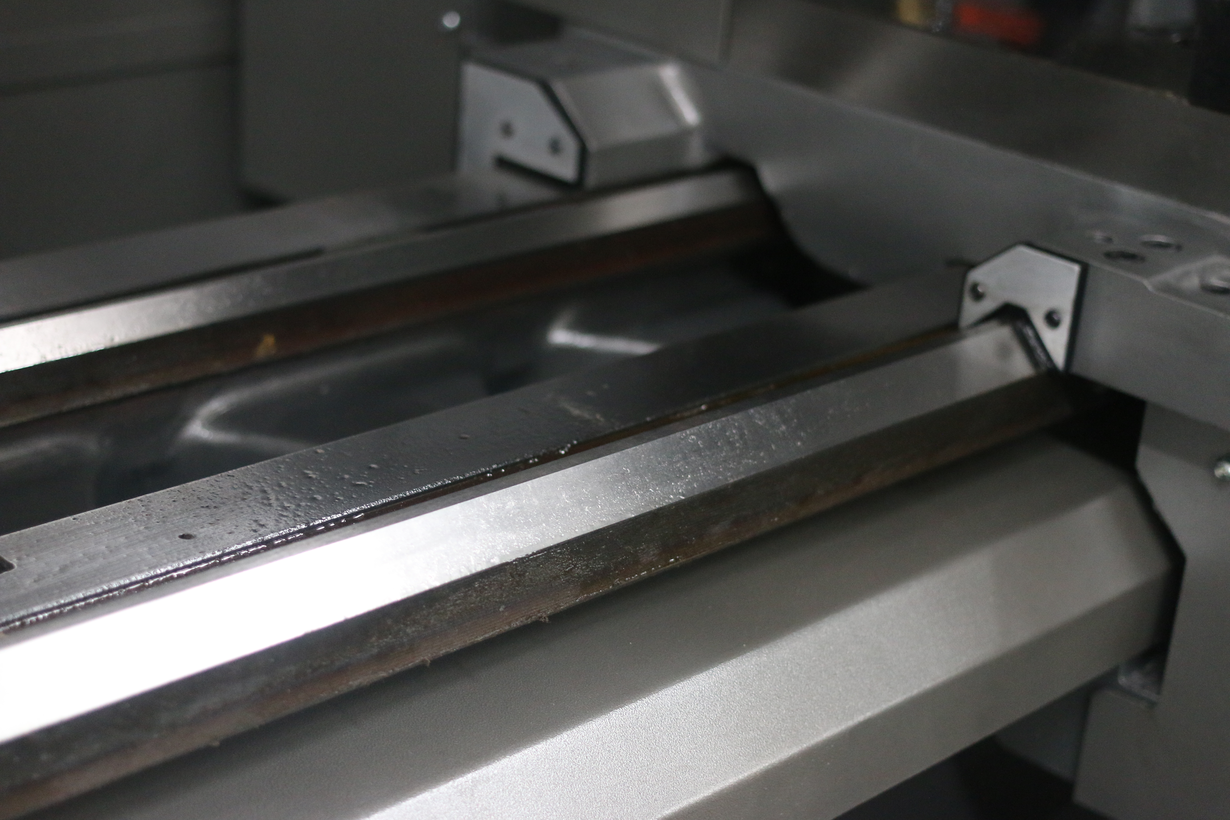

Серия JCK - токарные станки с ЧПУ с горизонтальной станиной и направляющими скольжения.
| Напряжение | 400 В |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 400 мм |
| при использовании 6-поз. рев. головки | 280 мм |
| Макс. Ø заготовки над суппортом | 210 мм |
| при использовании стационарных резцовых блоков | 165 мм |
| Расстояние между центрами | 1000 мм |
| при гидравл. патроне и гидравл. задней бабке | 800 мм |
| Макс. длина точения | 850 мм |
| при использовании 6-поз. рев. головки | 680 мм |
| Ø патрона | 10 (250) дюйм (мм) |
| Ø гидравлич. патрона | 10 (250) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 250 мм |
| при использовании стационарных резцовых блоков | 320 мм |
| Макс. перемещение по оси Z | 960 мм |
| Направляющие/ширина X,Z | скольжения тип/мм |
| Ø ШВП X/Zх шаг резьбы, класс точности | 25х4/40х6, P4 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 100-2000 об/мин |
| Конус шпинделя | D8/МК-7 тип |
| Ø проходного отверстия в шпинделе | 80 мм |
| Ø отверстия в гидравлич. патроне | 75 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон) | 52; 75 (опция) мм |
| Макс. Ø прутка (гидравлич. патрон) | 50; 63 (опция) мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 4; 6; 8 шт |
| Макс. размер инструмента | 25х25; 20х20 (6 поз. BWD) мм |
| Макс. Ø инструмента | 20 (6 поз. BWD) мм |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | MK-4 тип |
| Ø пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 130 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 8/10 м/мин |
| СОЖ: | |
| Мощность мотора системы подачи СОЖ | 0,09 кВт |
| Мощность мототра гидростанции | 0,75 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 5,5; 7,5 кВт |
| Крутящий момент на главном двигателе | 57; 76 Нм |
| Крутящий момент на шпинделе | 142; 190 Нм |
| Макс. крутящий момент на шпинделе | до 450 Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 2310×1345×1600 мм |
| Масса нетто | 2250 кг |
Серия JCK - токарные станки с ЧПУ с горизонтальной станиной и направляющими скольжения.
